PR9000-tyyppinen kuormalavahylly
- Telineen korkeus 2m - 7,5m
- pystysyvyys 110cm tai 80cm
- Kantavuus jopa 1000 kg kuormalavaa kohti
- Tasot säädettävissä korkeussuunnassa 5 cm:n askelin erikseen
- Eri hyllyt
- Laajat lisävarusteet
- DIN EN 15512-testattu
- Helppo koota
- Paras hinta
- Kaikki osat mukana
DIN EN 15512-testattuLataa alue
Asennusohjeet ja tekninen tietolehti
Tuotteidemme laatu
Kuormalavahyllyjen vapaaehtoinen testaus
Jotta voimme suorittaa ulkoisia laatutestejä, tarkastamme tuotteemme vuosittain.
Telineet testataan kuormituksen, jäykkyyden ja vakauden osalta.
Julkaistut telineidemme kantavuusvaatimukset perustuvat DIN EN 15512 -standardiin.
Suurimmat hylly- ja lahtikuormat on lueteltu toimitukseen sisältyvissä kuormakilvissä, jotta annetut tiedot voidaan vahvistaa.
Versiot
Maalattu sisäkäyttöön
Klikkaa tästä hintoja ja tuoteselostetta varten
Kuumasinkitty ulkokäyttöön
Kuumasinkityt telineet ulkokäyttöön tarkoitetuille telineille
Yleiskatsaus Uprights kuormalavahyllyt PR9000
Maalatut pylväät
Kuumasinkityt pylväät

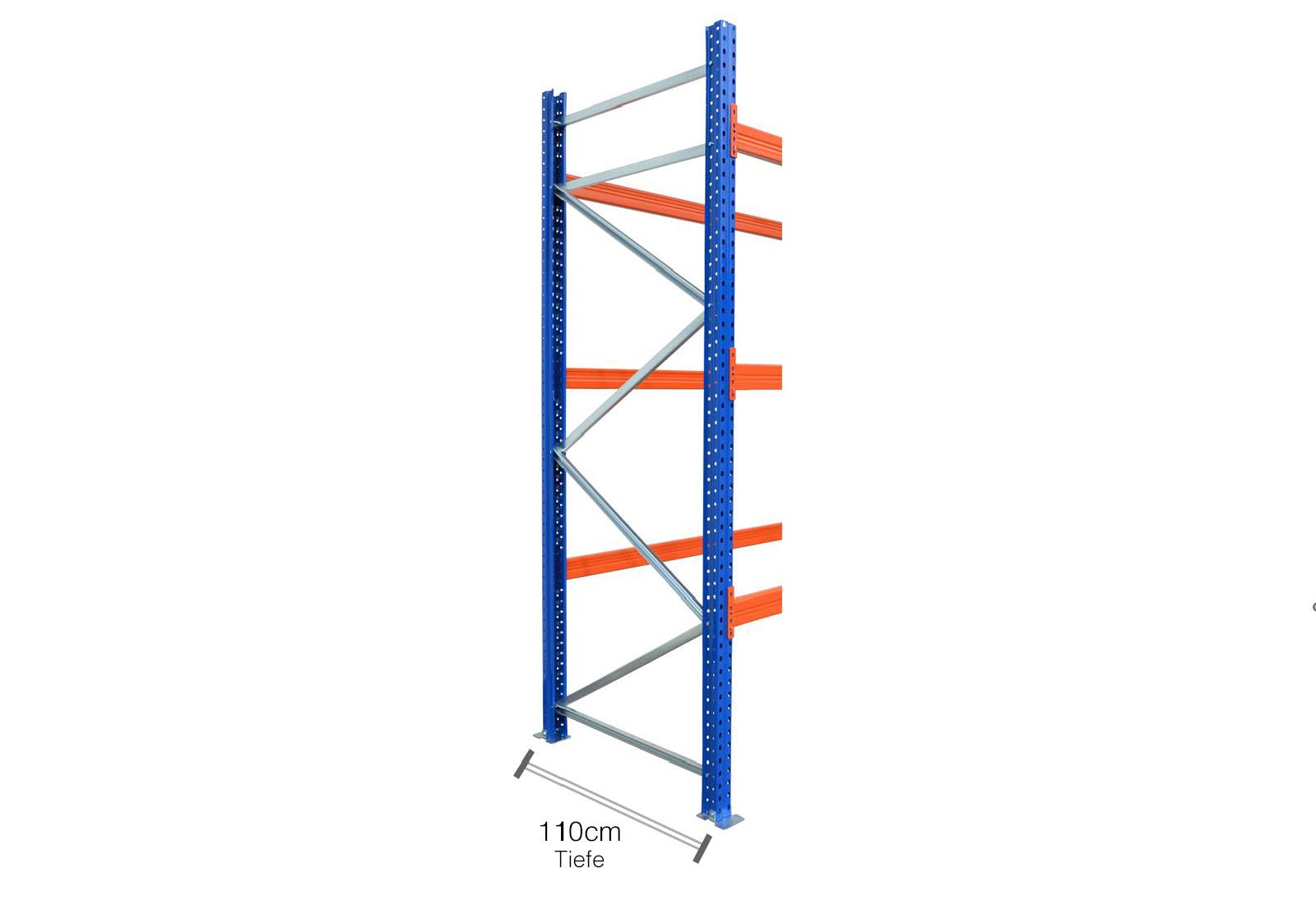

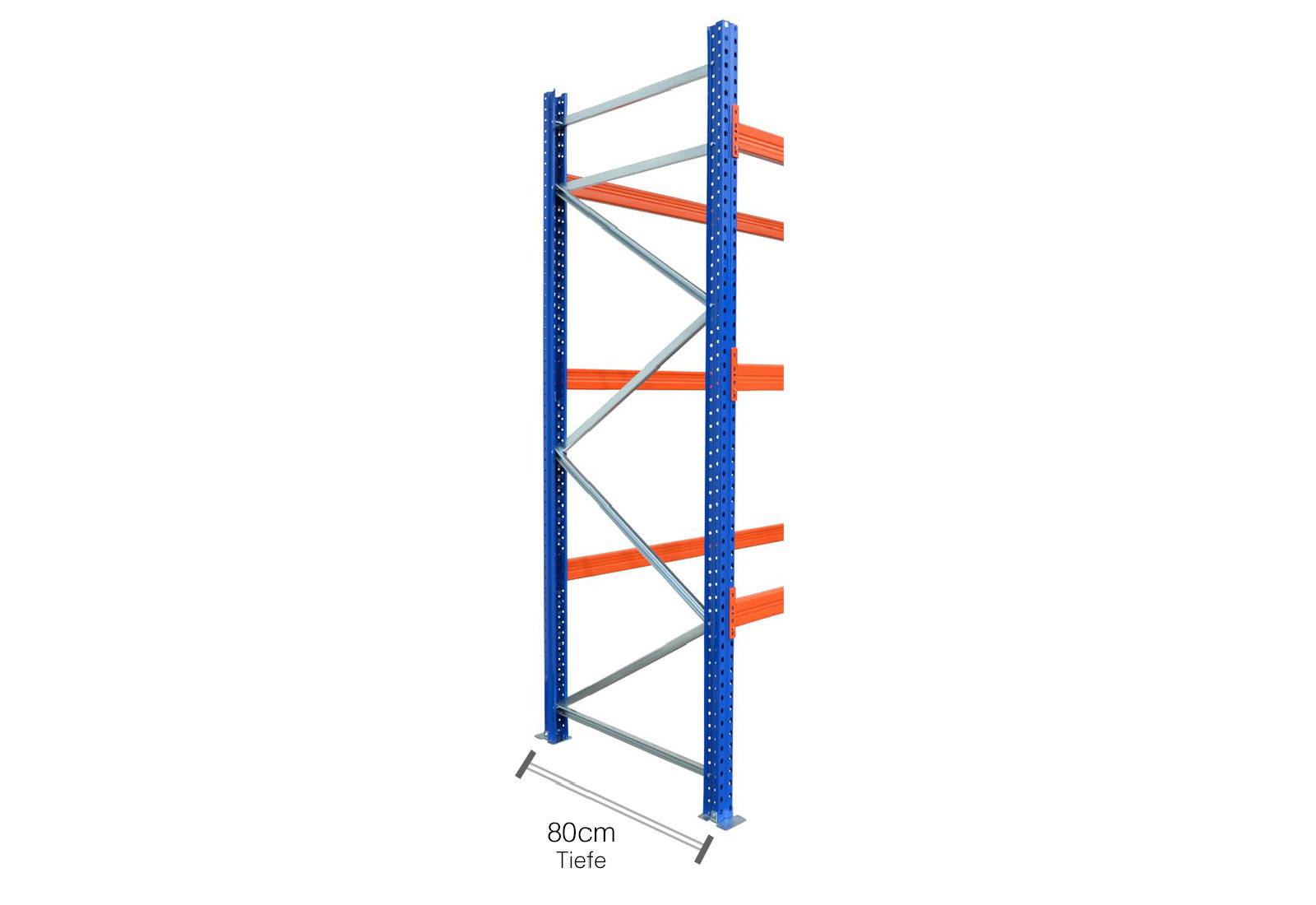

Täydellinen telinepystyteline koostuu U-muotoisista kylmävalssatuista pystytelineprofiileista, joiden päät on taitettu ulospäin, sekä C-profiileina olevista poikki- ja lävistäjäjaloista.
Pystyt
Versiot + massa

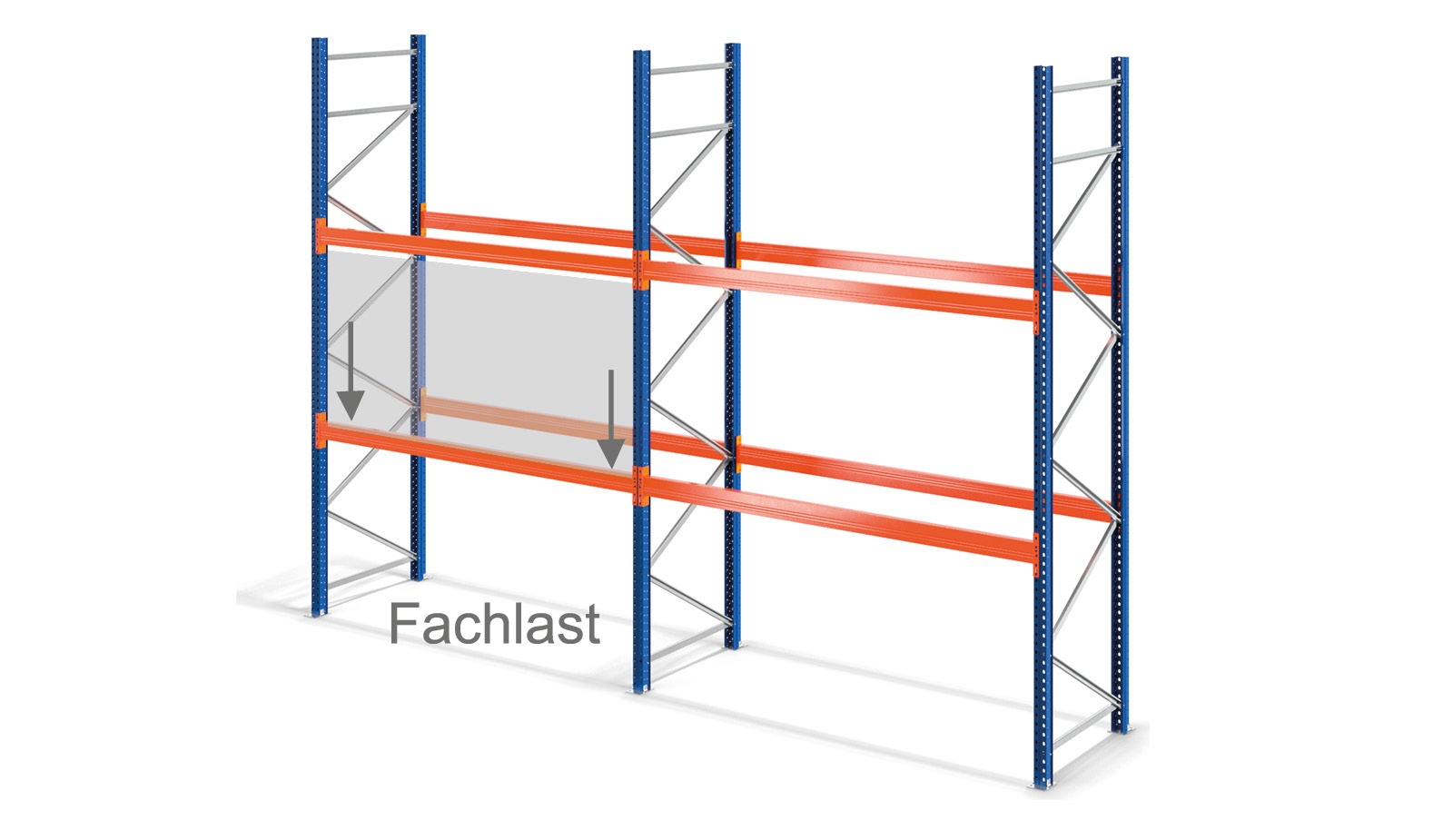

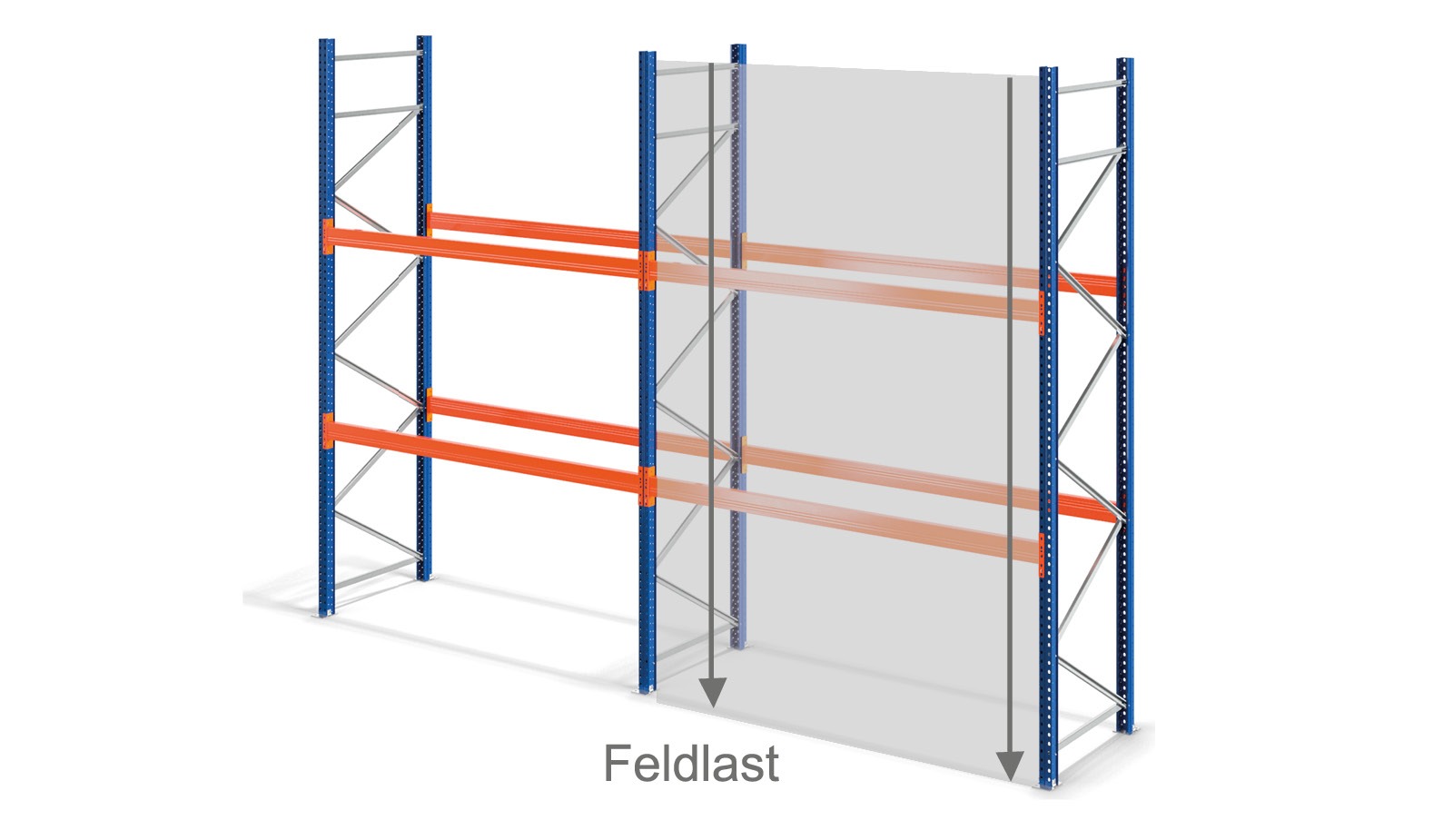

Lahti ja pistekuorma
Lahden kuormitus max. 9000KG
- Kun kuorma on tasaisesti jaettu kahden pystytolpan välille.
Maks. hyllykuorma 3000KG
- Kun kuormitus jakautuu tasaisesti ristikon tasolle
- Max. Maksimi hyllykuorma riippuu ristikon pituudesta.
Ristikoiden massa

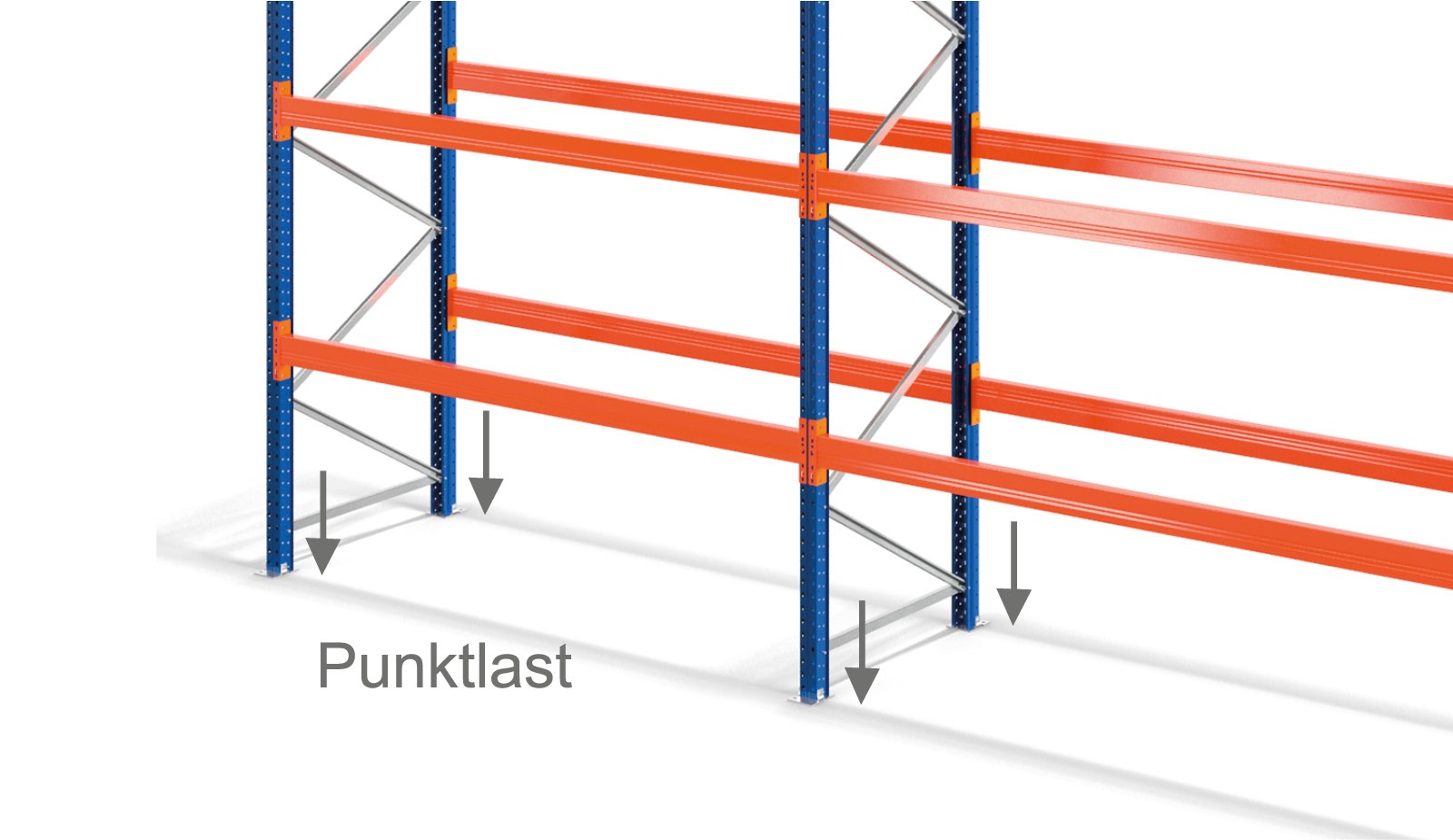

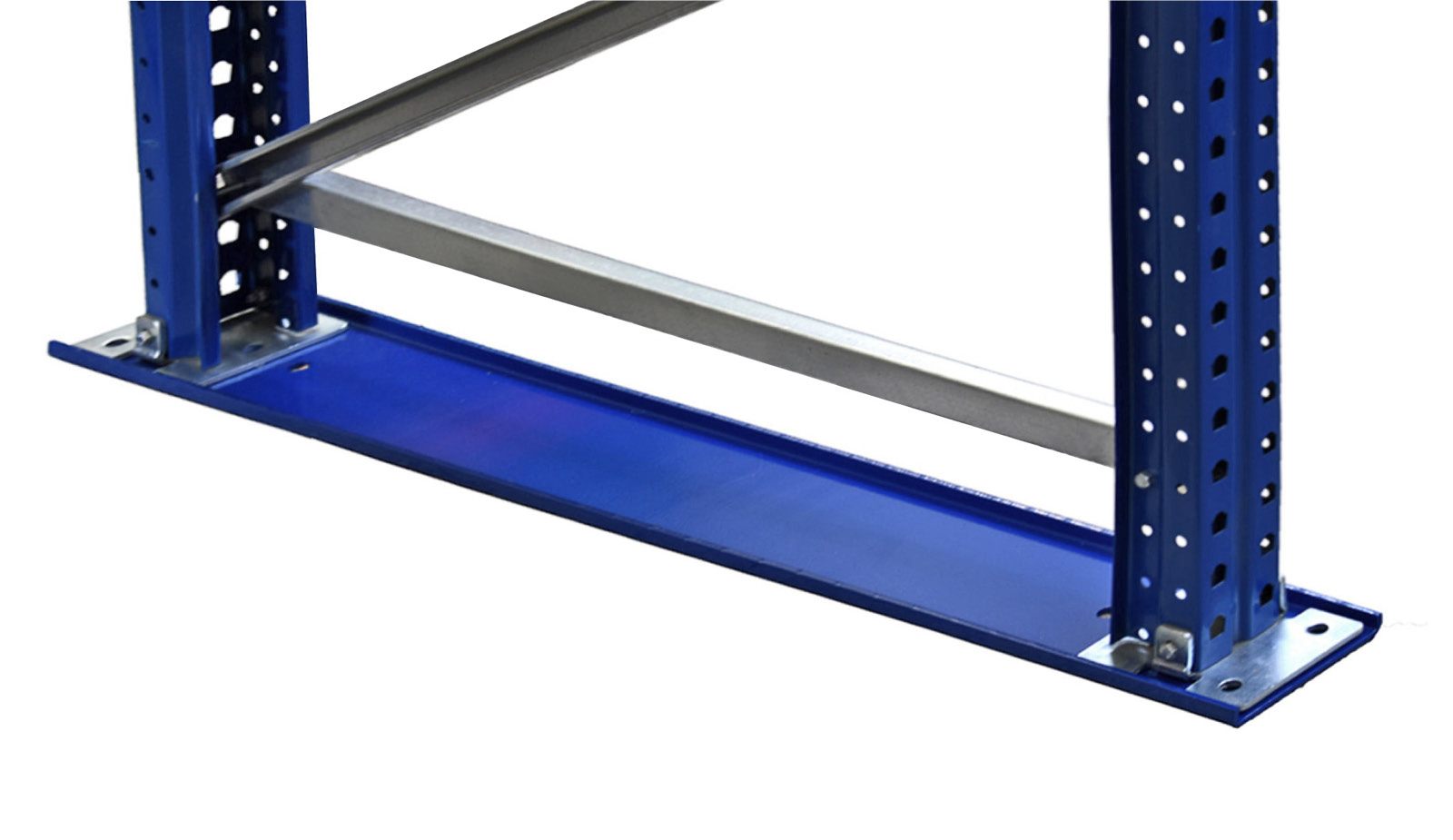

Pistekuorma jalkalevyä kohti
max. 4500KG
- Lattiaan kohdistuvat voimat pistekuormituksena
Pystytukien kokoaminen
Tekniset tiedot
Lattian kiinnitysjalusta
Lattiaankkurointi tehdään M12x100-pulttiankkureilla.

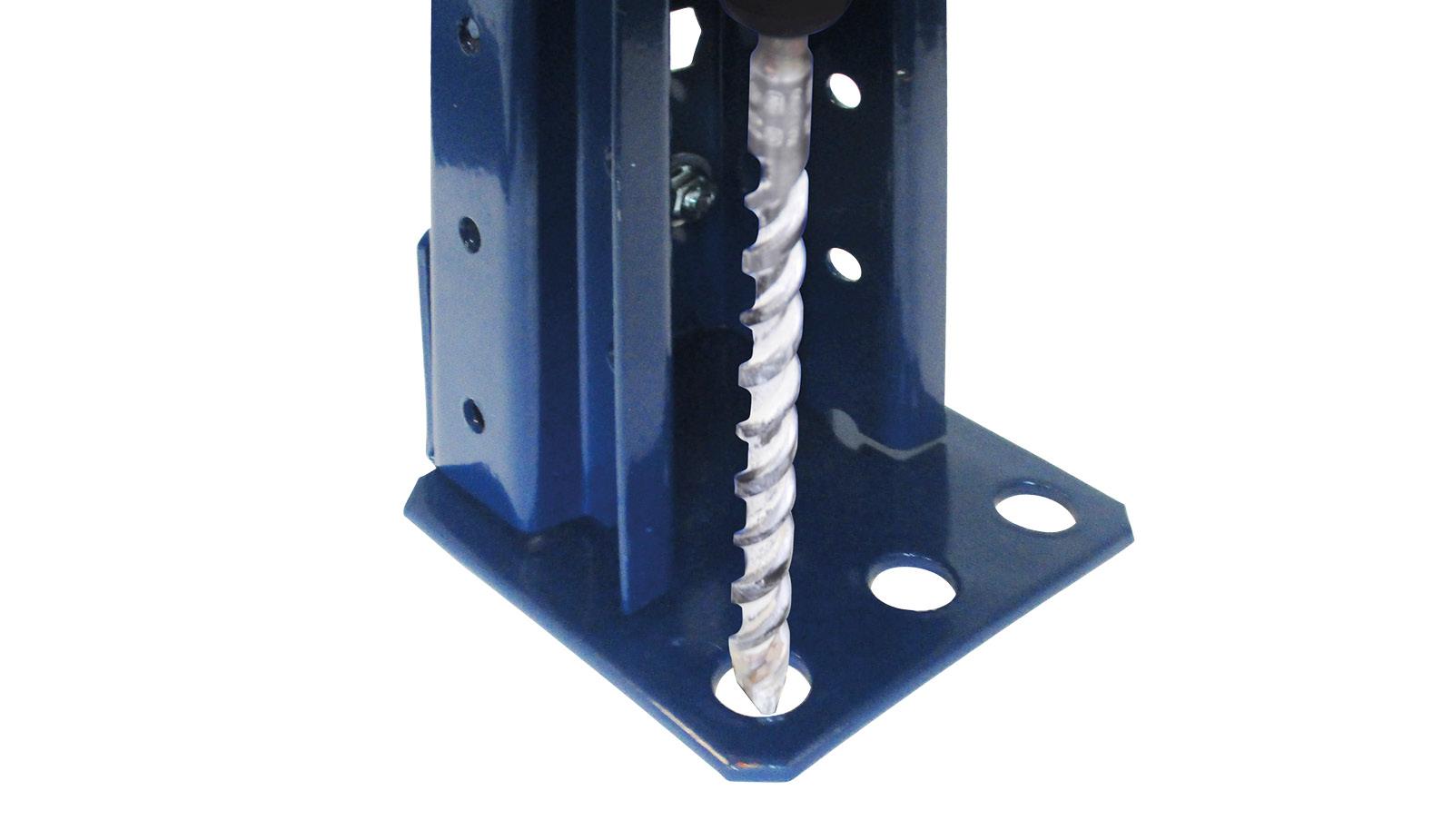

- Poraa ensin sopivat reiät sopivalla poralla (halkaisija 12 cm).

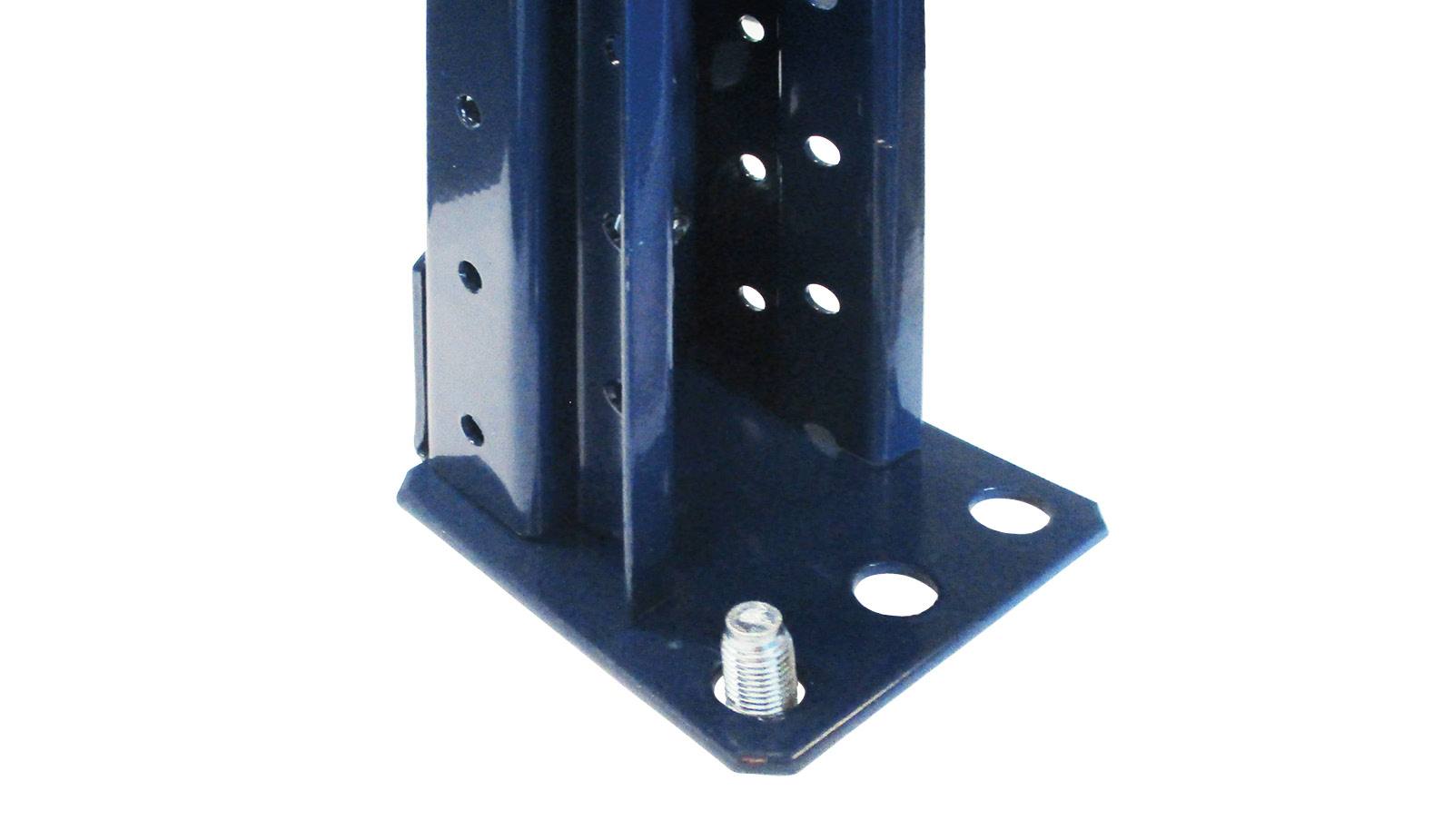

- Pulttiankkuri isketään lattiaan lattianpidikkeellä.

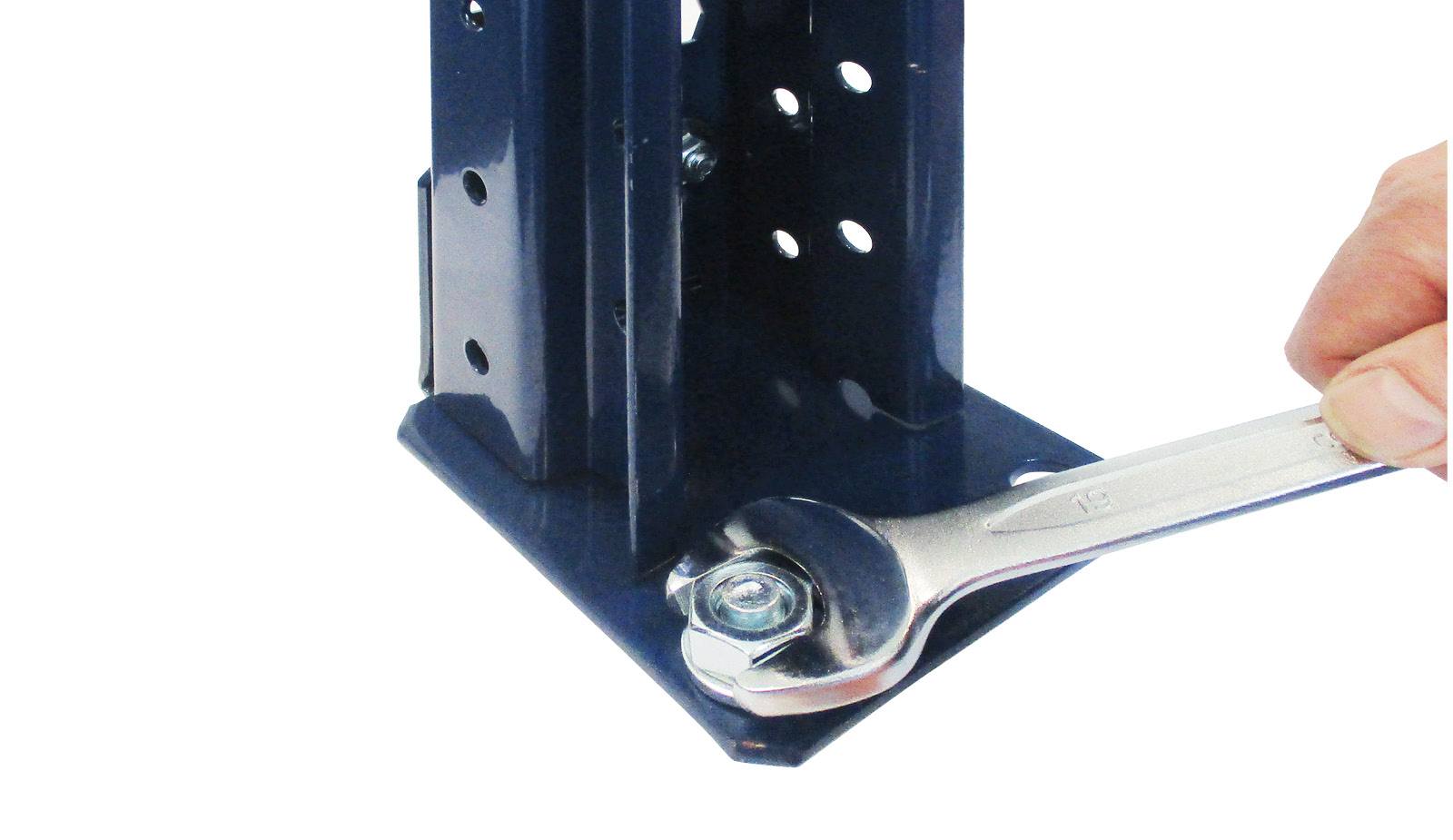

- Lopuksi mutteri kiinnitetään.
- Hylly on nyt riittävästi ja tukevasti ankkuroitu.
Huom: Pulttiankkurit on kiinnitettävä ammattimaisesti.
Sisäinen kokoonpanotiimimme huolehtii mielellään hyllyjen ammattimaisesta kokoonpanosta.

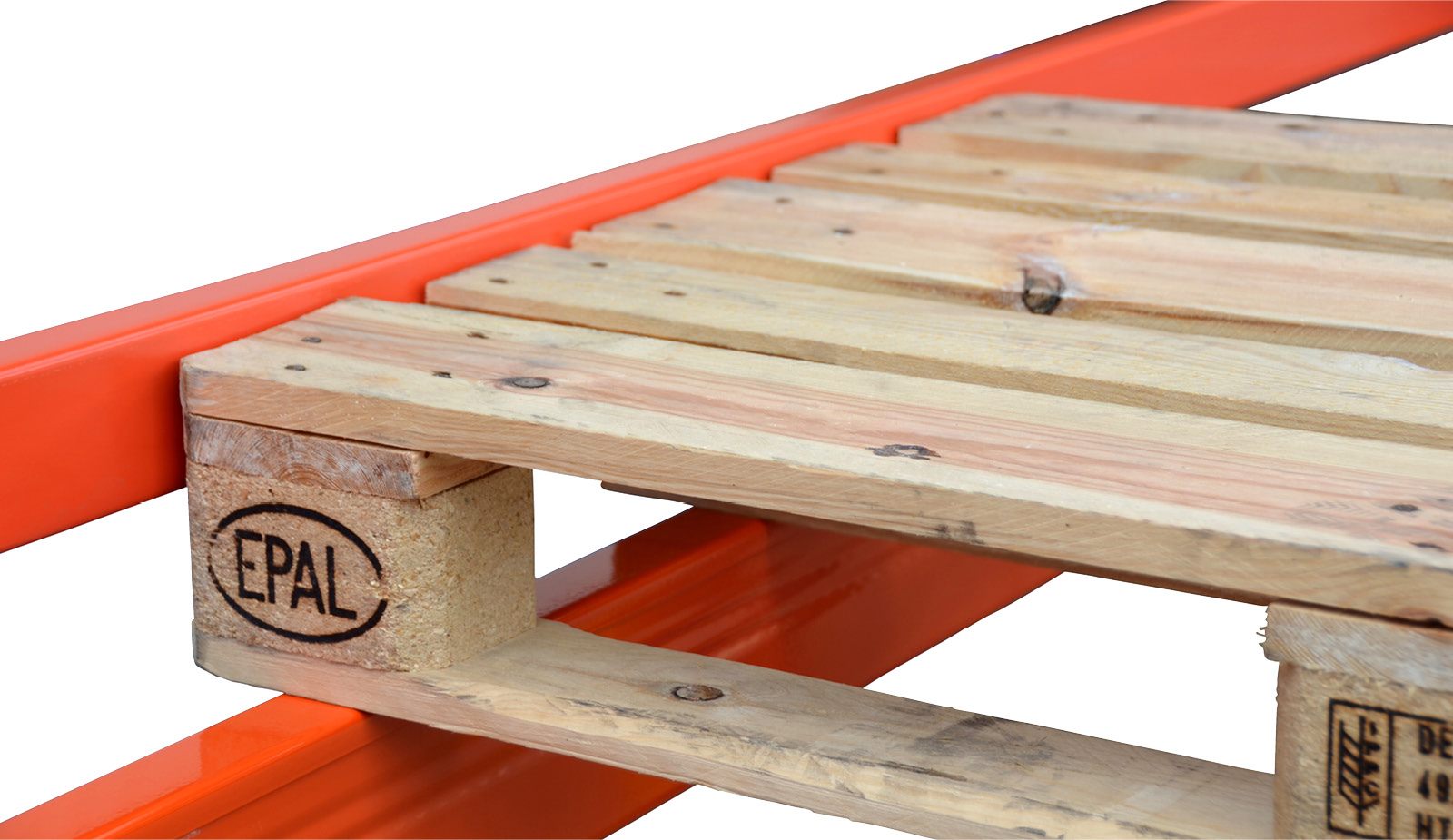

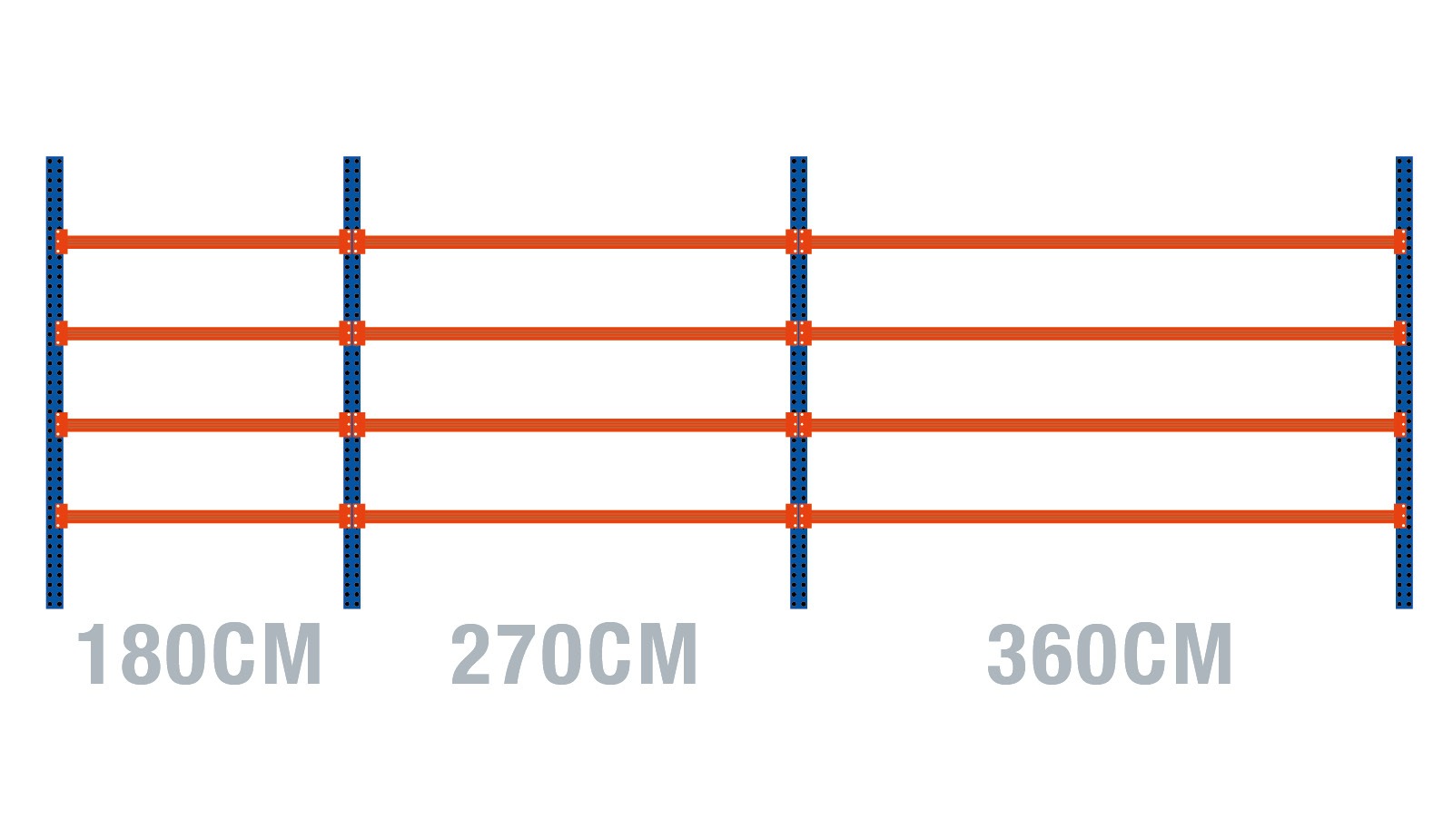

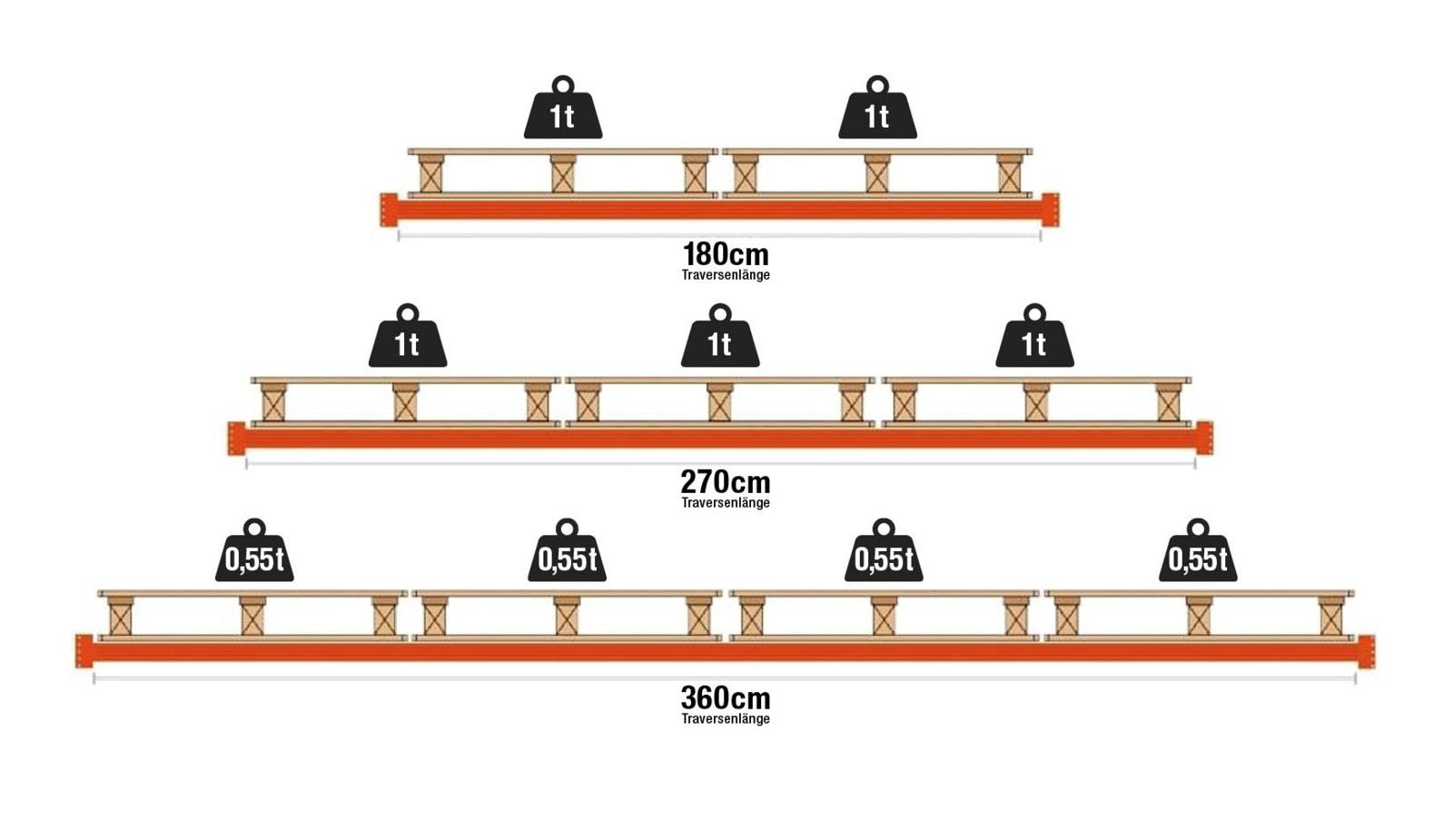

Lahden pituudet
- Hyllyvälin pituus kuvaa hyllyvälin leveyttä sekä kahden kuormalavahyllystön pylvään välistä etäisyyttä.
- Lahden pituudet ovat saatavana 180 cm, 270 cm ja 360 cm.
- Erilaisia väyläpituuksia voidaan yhdistellä vapaasti keskenään.
- Määritä kuormalavahyllysi yksilöllisesti haluamillasi hyllyvälien pituuksilla. Telineitämme voidaan myös laajentaa milloin tahansa niiden modulaarisen rakenteen ansiosta.

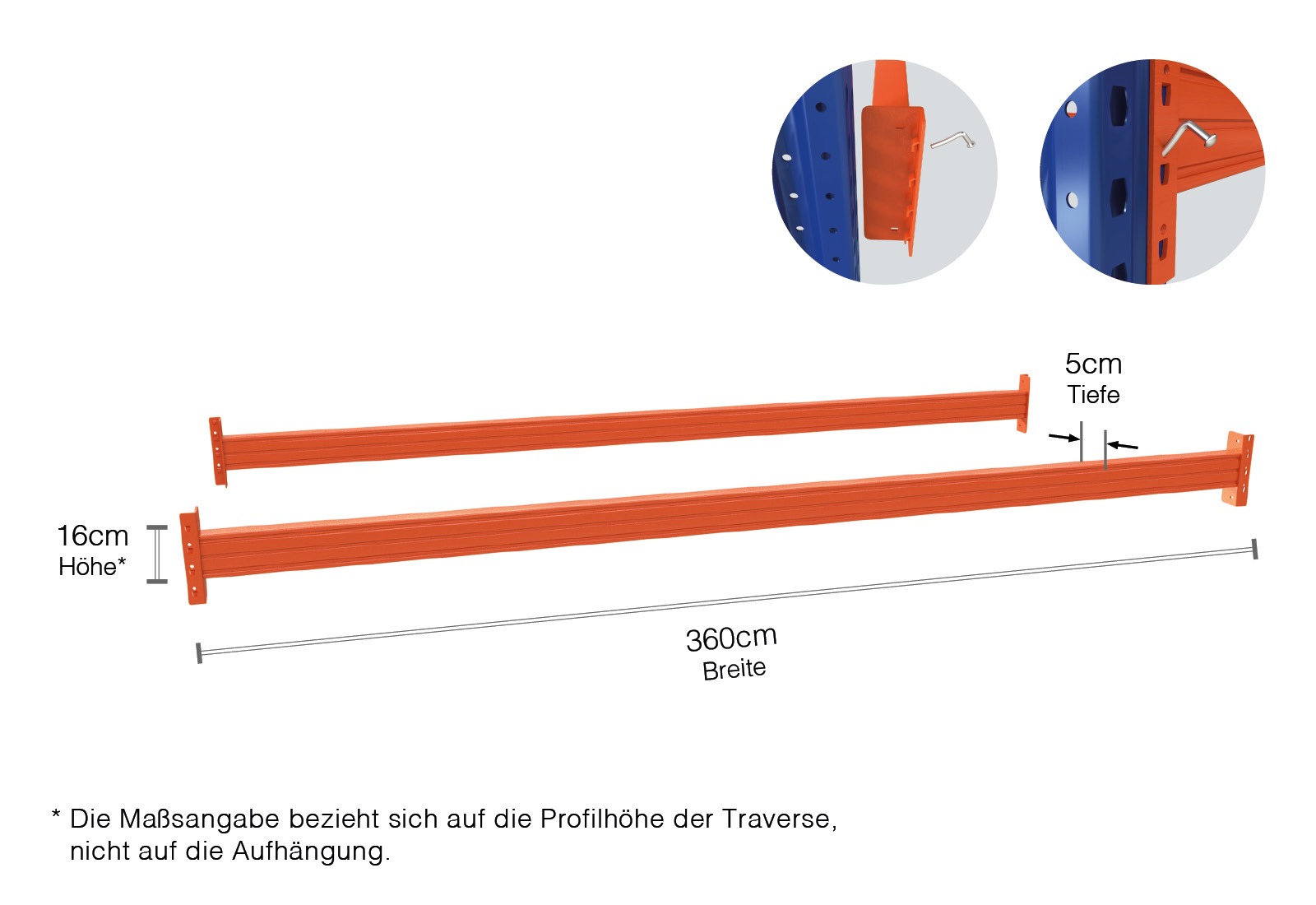

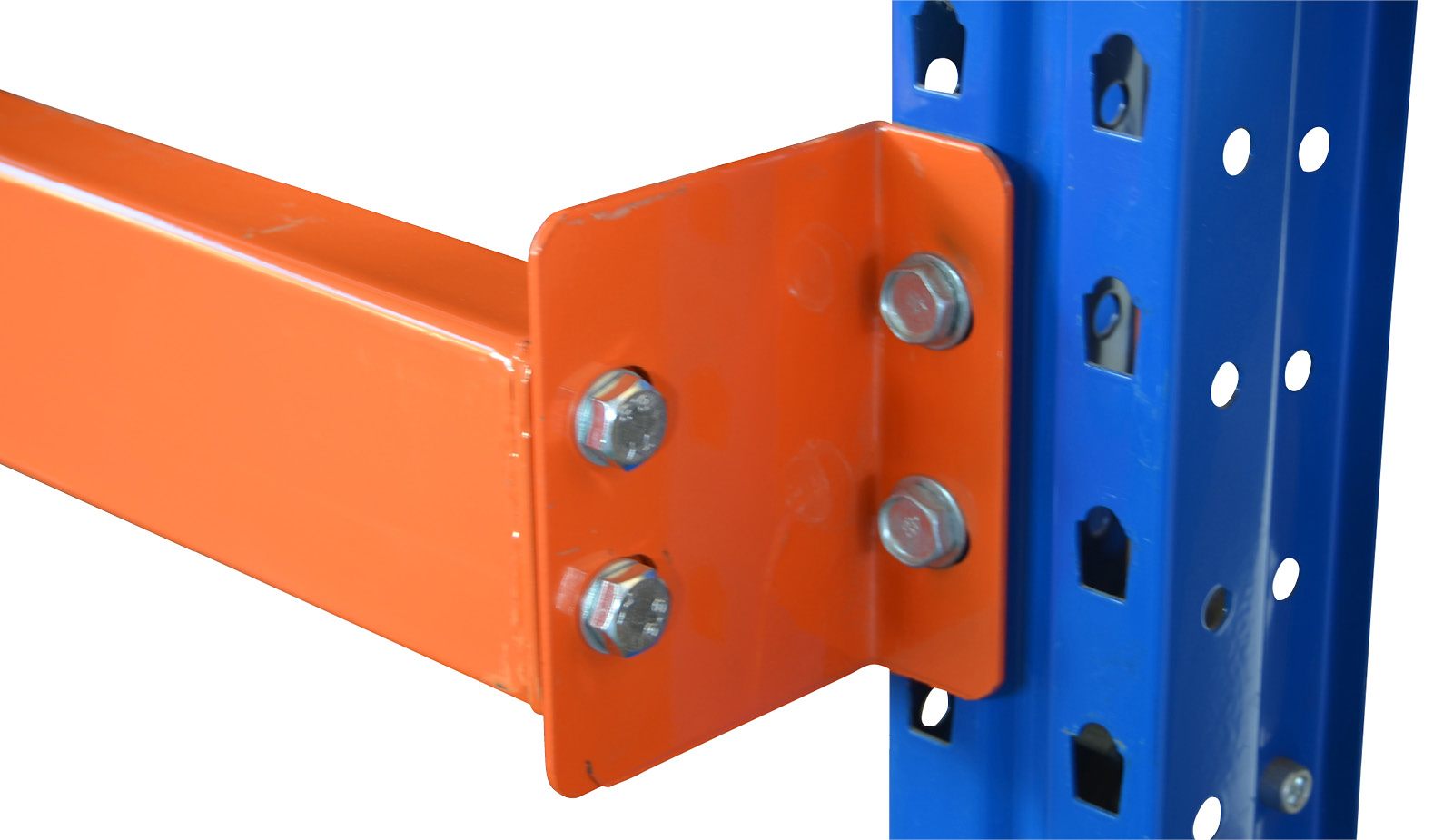

Poikkipalkkien kokoaminen
Tekniset tiedot
Poikkipalkkien kokoaminen
Tarvittavat yksittäiset osat:
Esiasennettu hyllypylväs, poikkitanko, lukitustappi.
- Poikittaistangot voidaan koukata pystyprofiiliin halutulle korkeudelle.

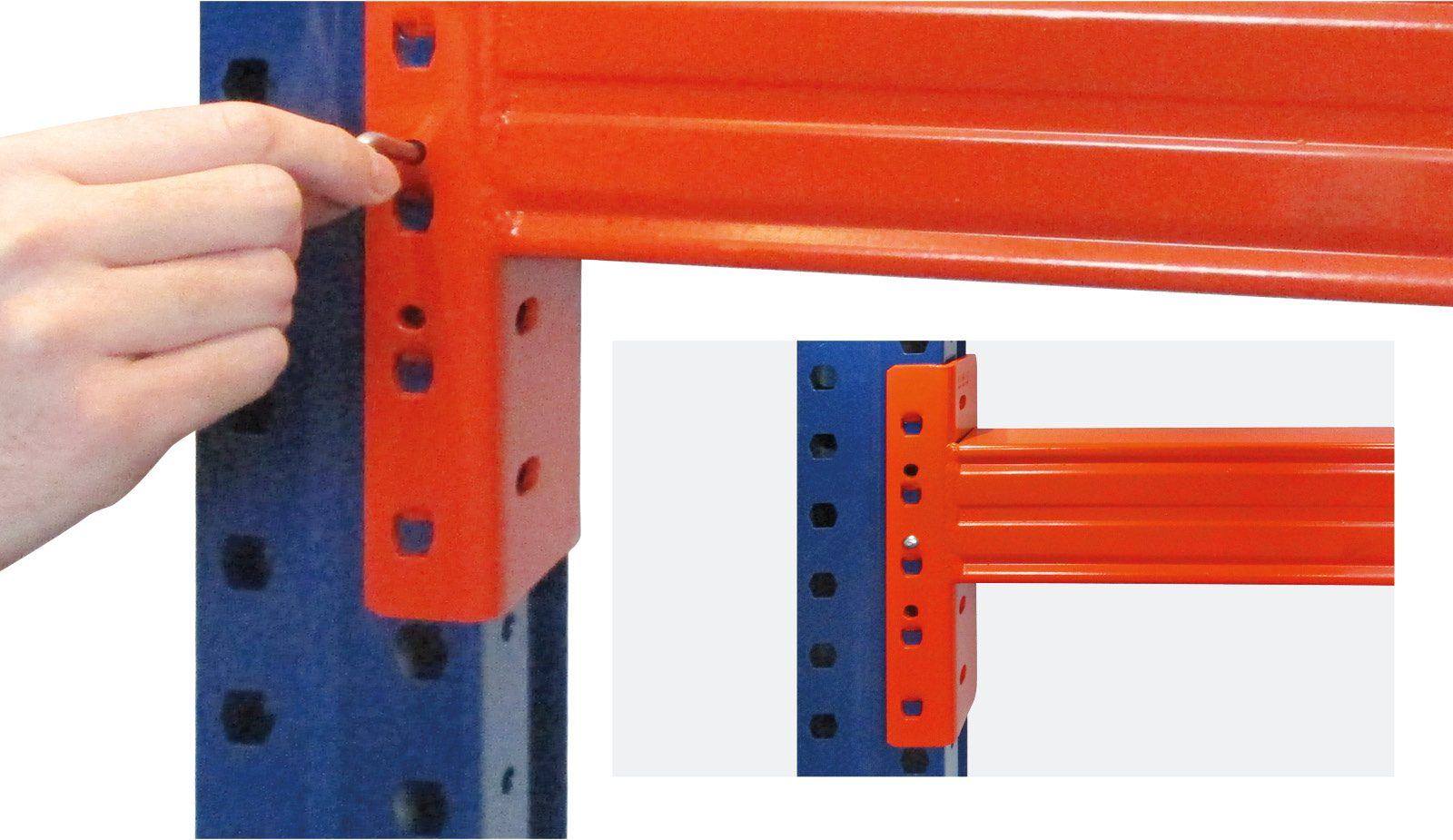

- Turvatappi suojaa poikkipalkkia vahingossa tapahtuvalta ulosvipuamiselta.
- Yksittäisten ristikkotasojen korkeutta voidaan säätää 5 cm:n välein.
Varmistustappi poikkitankoja varten

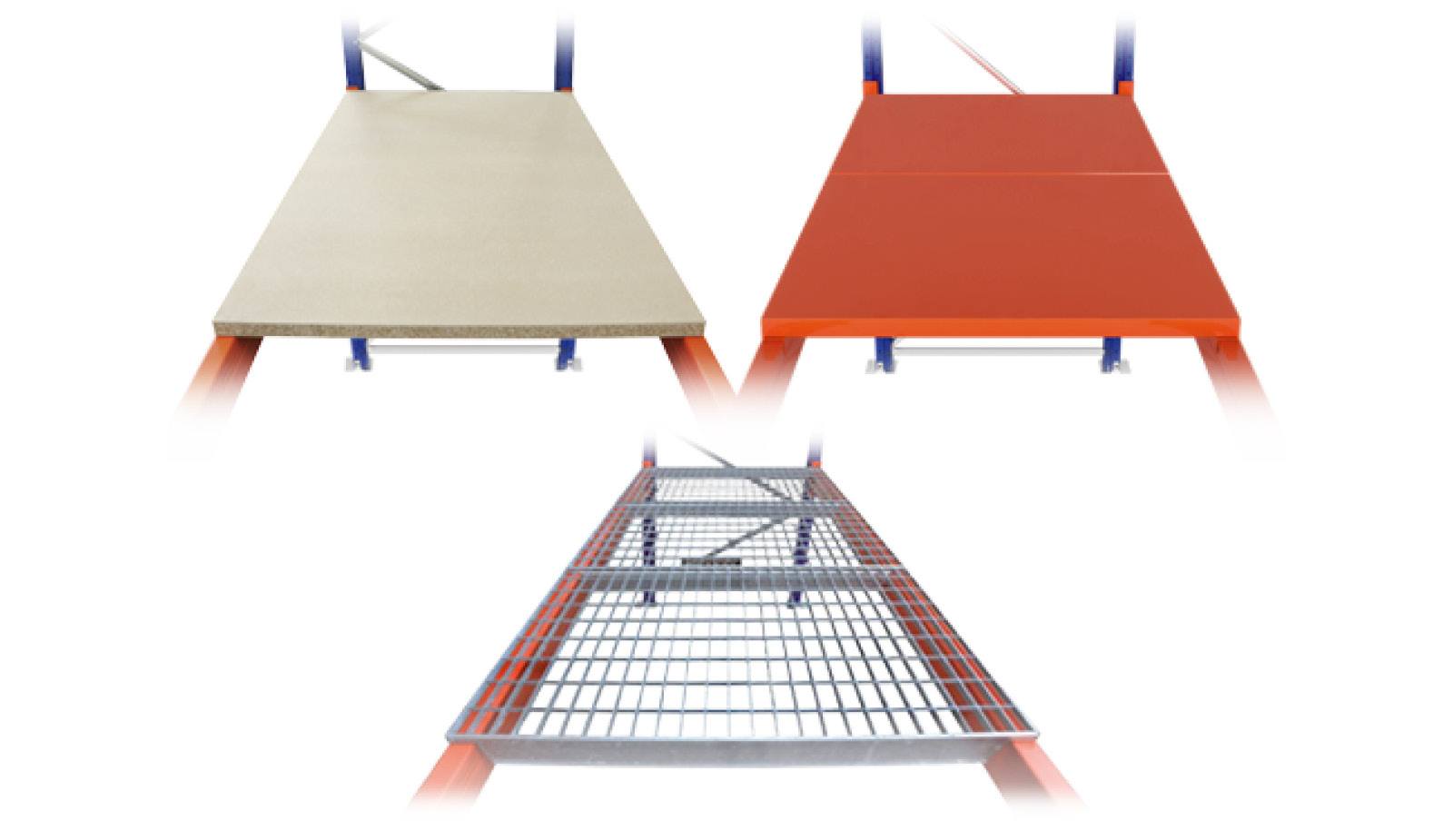

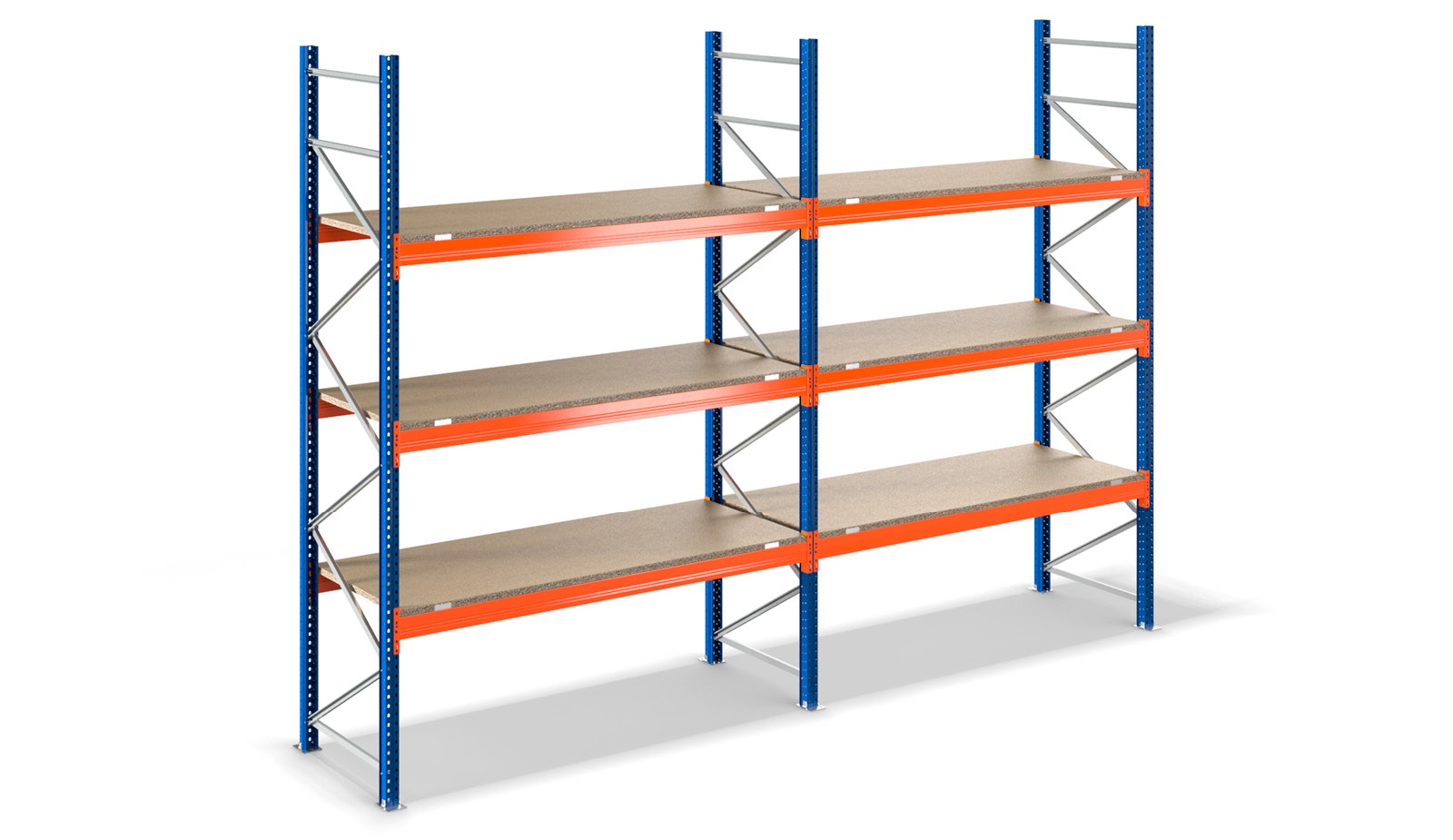

Kuormalavahylly tukien kanssa

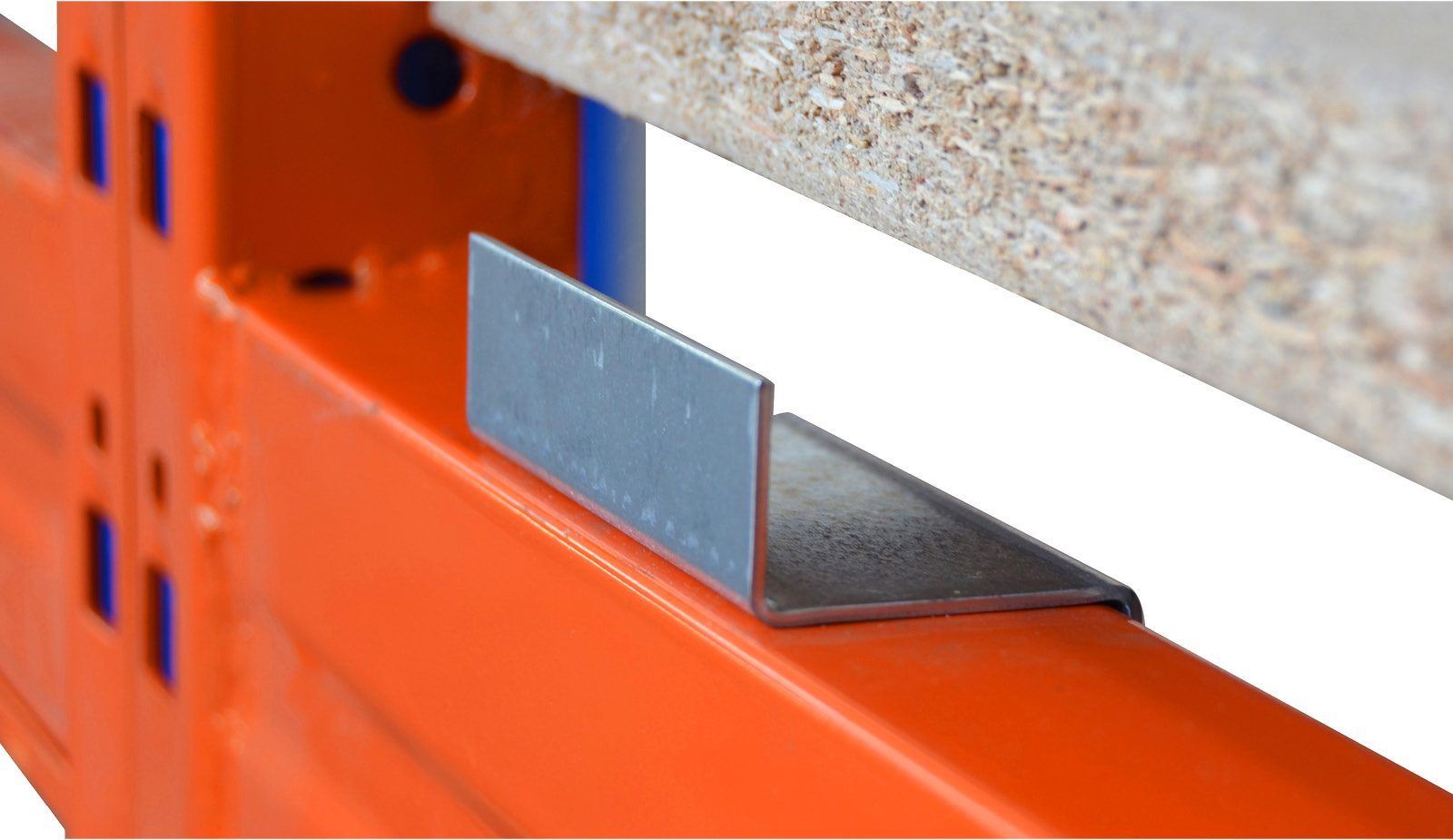

Puinen hyllytuki
Puinen hyllytuki koostuu lastulevystä (38 mm) ja 4 Z-levystä. Puuhylly asetetaan poikkipalkin päälle ja kiinnitetään ja vakautetaan keskityslevyjen avulla.
Kantavuus ilman syvyyspalkkeja: 1500 kg.

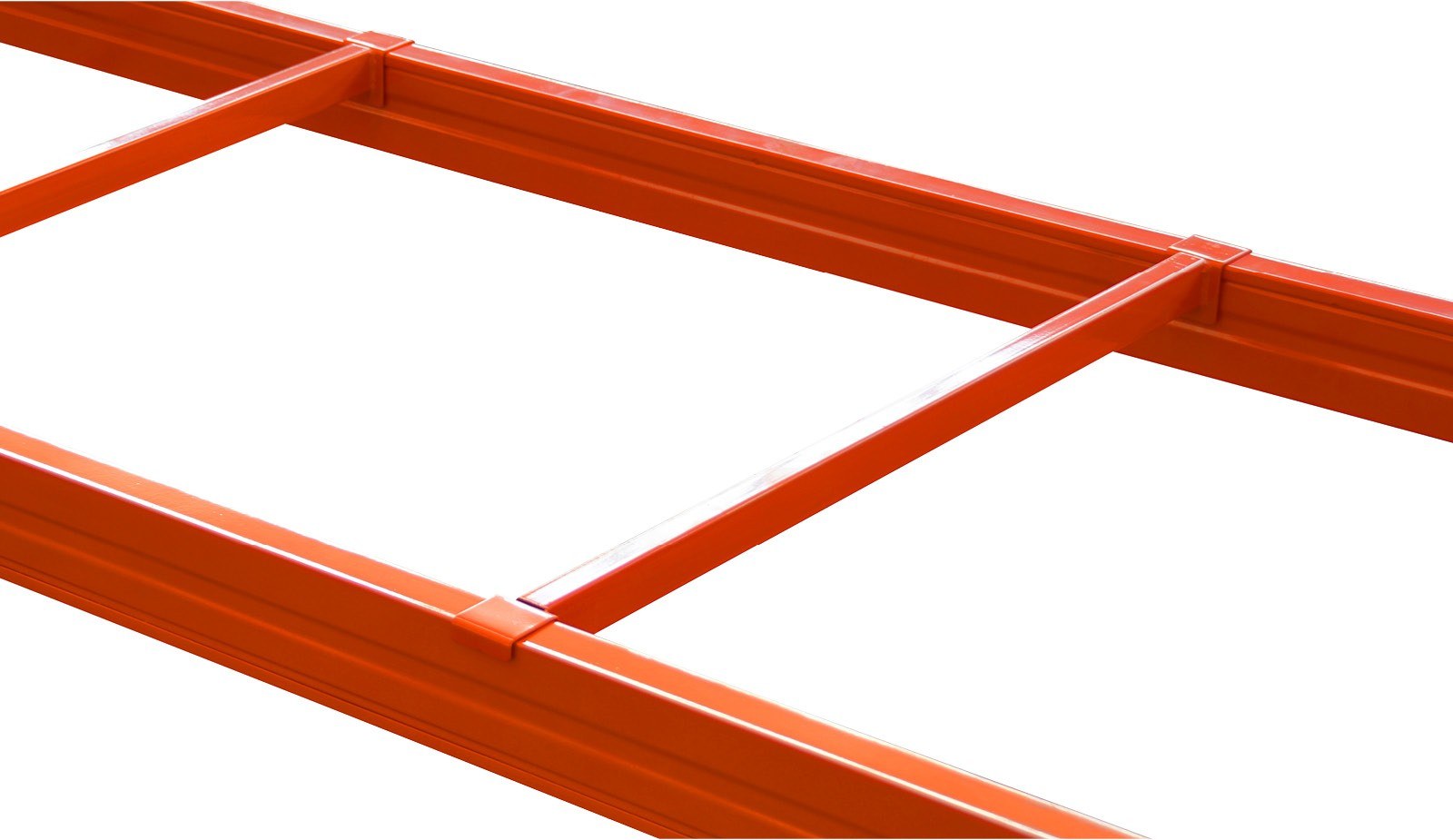

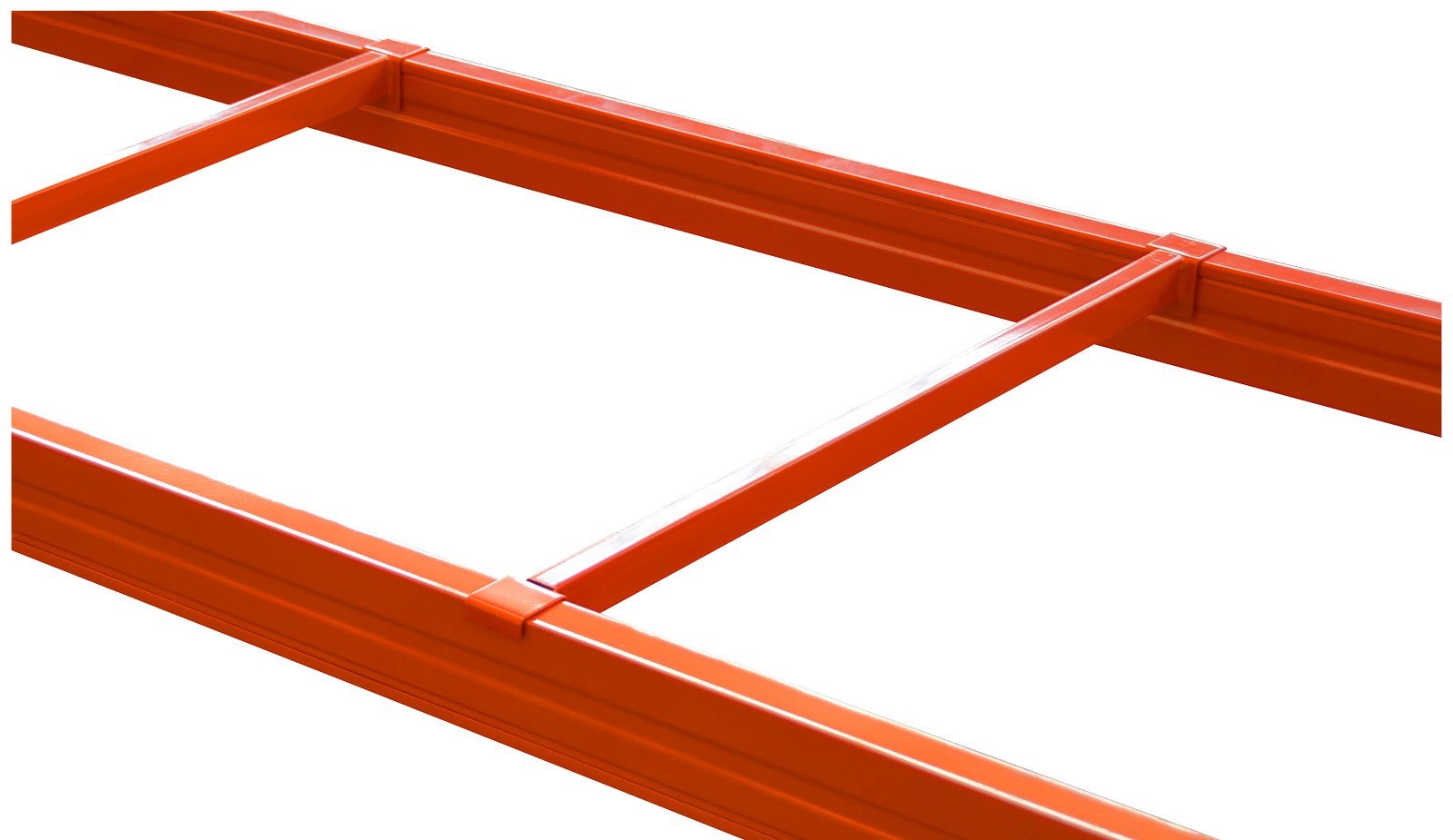

Syvyyspalkki / syvyystuki kuormalavahyllyille
Kantavuus 600 kg syvyyspalkkia kohden.
Syvyyspalkkeja käytetään esimerkiksi hyllyjen kantavuuden lisäämiseen.
Ne on sijoitettu poikkipalkkeihin ja kiinnittyvät niiden rakenteen ansiosta.
HUOMIO: Niin kauan kuin kuorma on poikkitankojen päällä, käytettävissäsi on aina poikkitankoparin kantavuus. Riippumaton hyllytuesta.

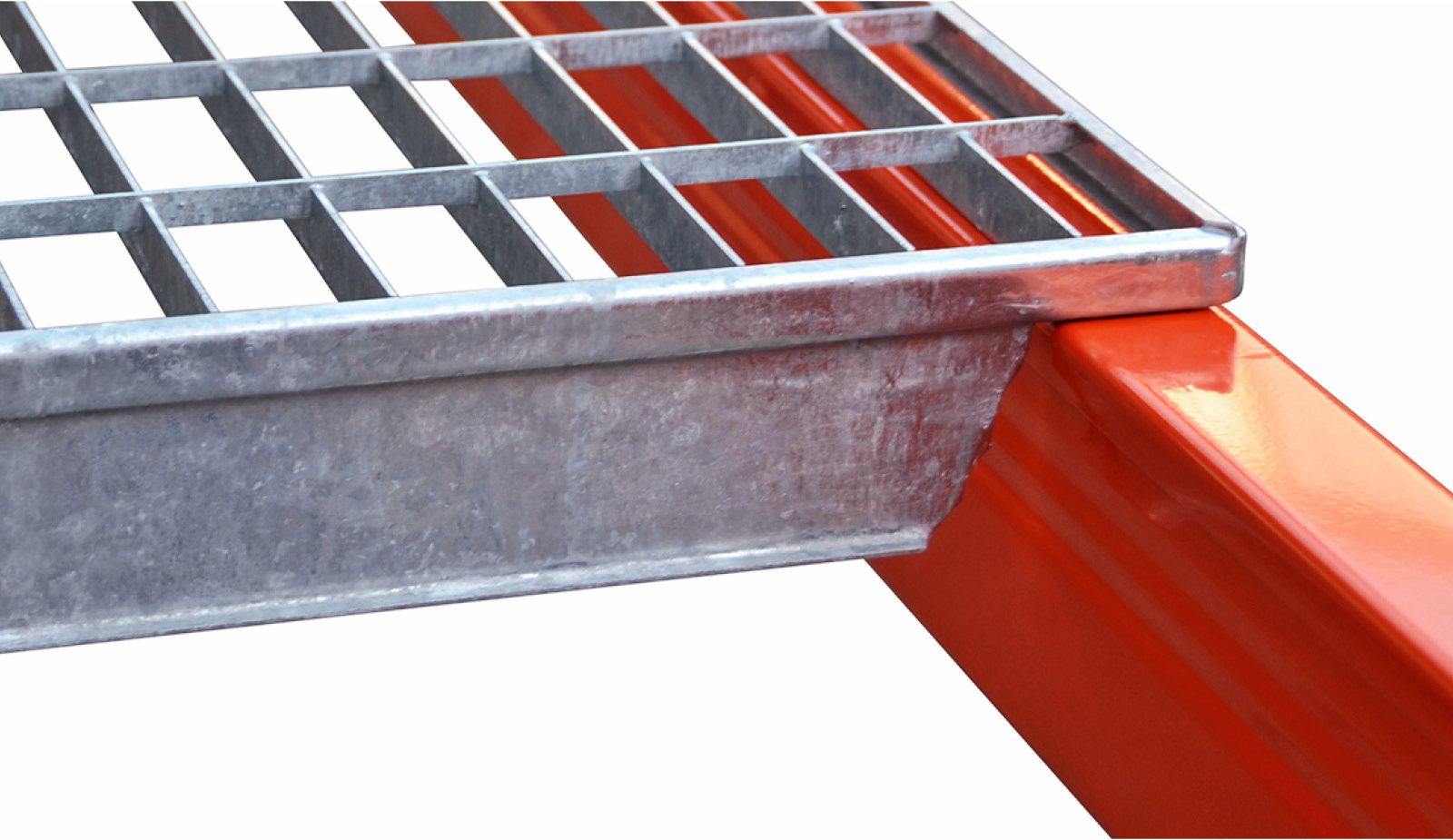

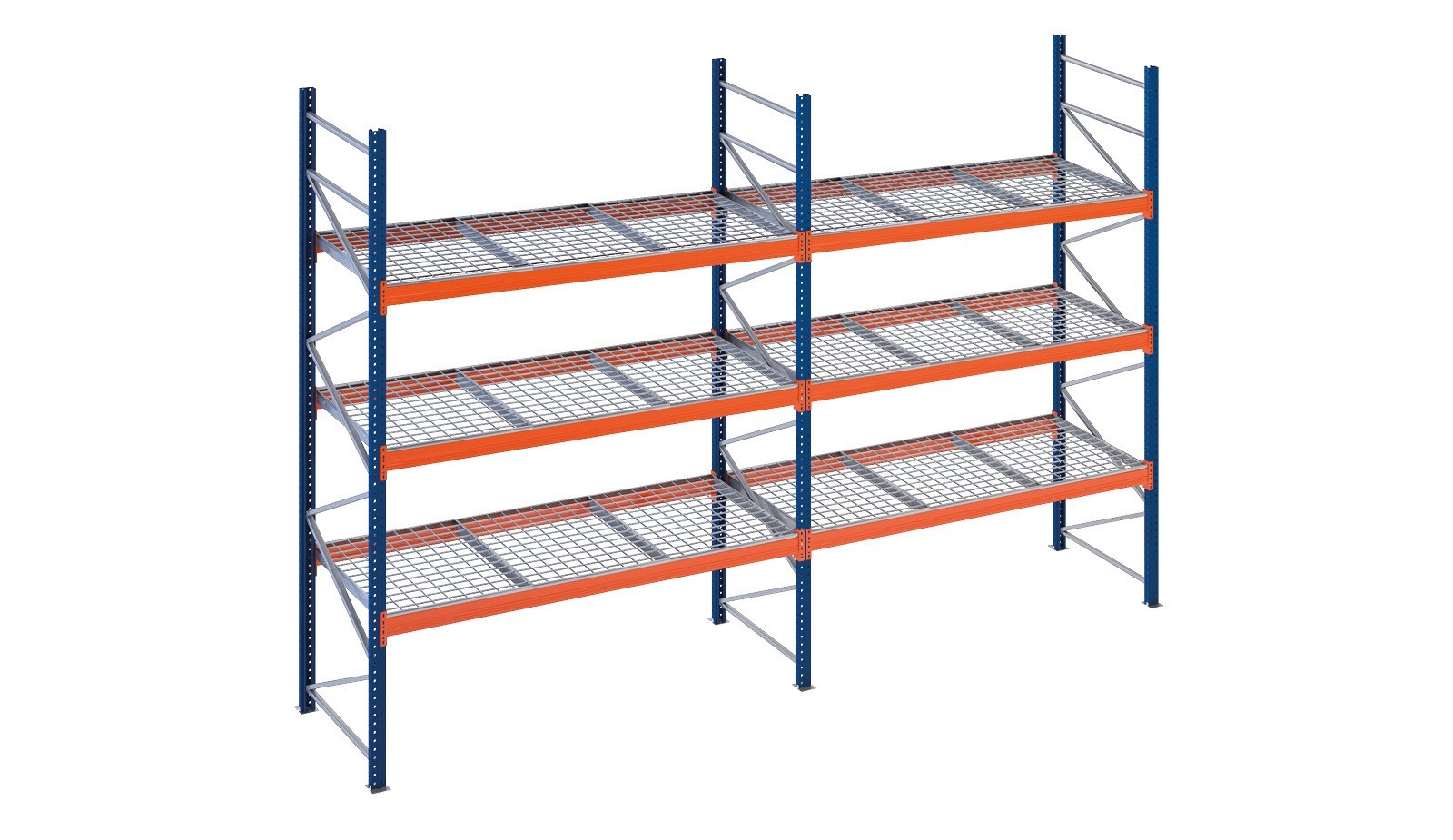

Ritilästä valmistettu hyllytuki
Kuumasinkitty ritilä, joka asetetaan suoraan ristikkoparien päälle.
Moduulit a 88cm leveys
Verkon leveys 9,9cm x 9,9cm.
Kantavuus 800 kg moduulia kohti
Soveltuu erinomaisesti vaarallisten aineiden tai nesteiden varastointiin.
HUOMIO: Jos kuorma on poikkitankojen varassa, käytettävissäsi on aina poikkitankoparin kantavuus. Riippumaton hyllytuesta
Itselukittuva järjestelmä kiinteän kulman ansiosta.
*, koska tämä on ristikon suurin hyllykuorma tässä pituudessa.

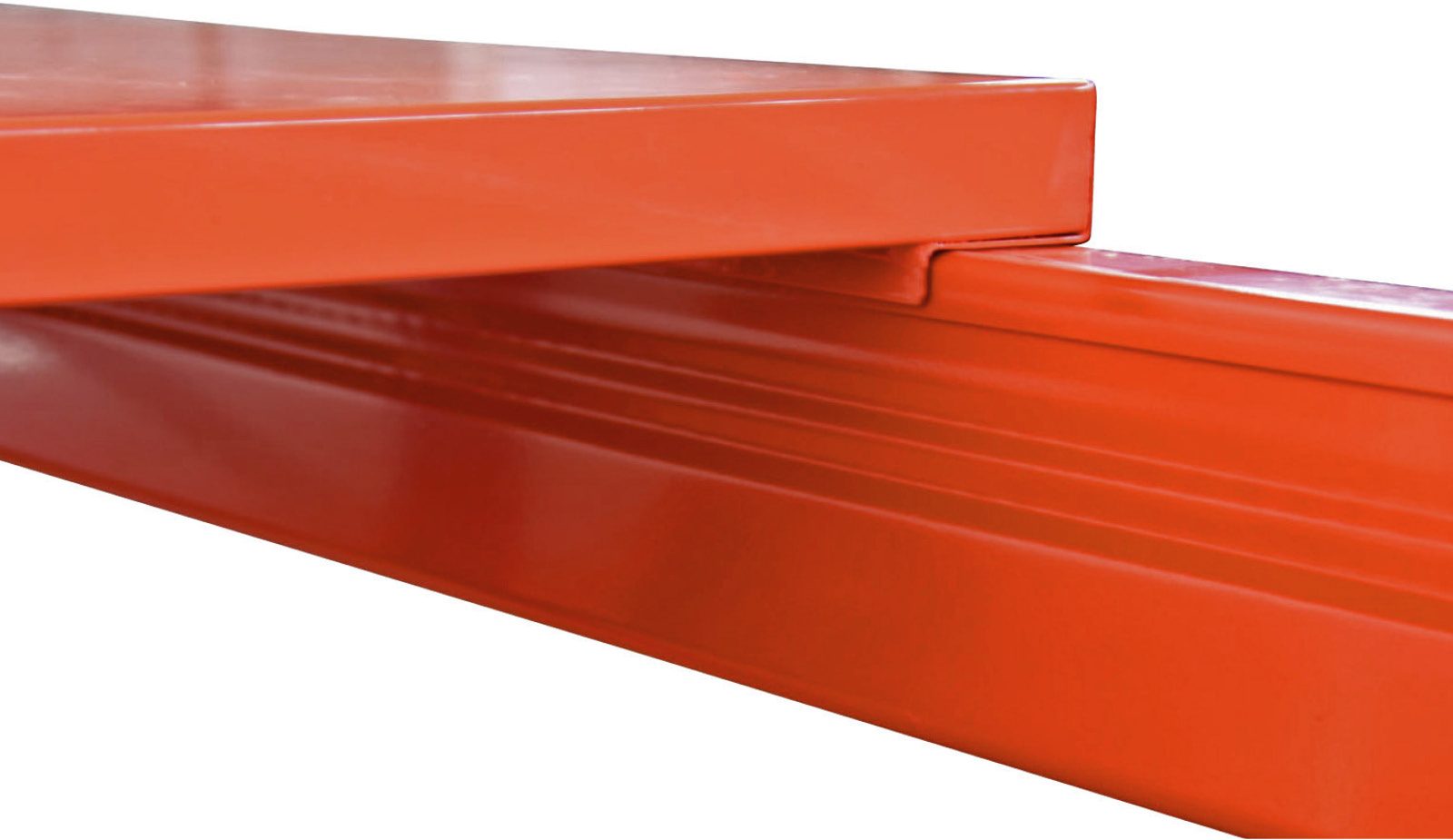

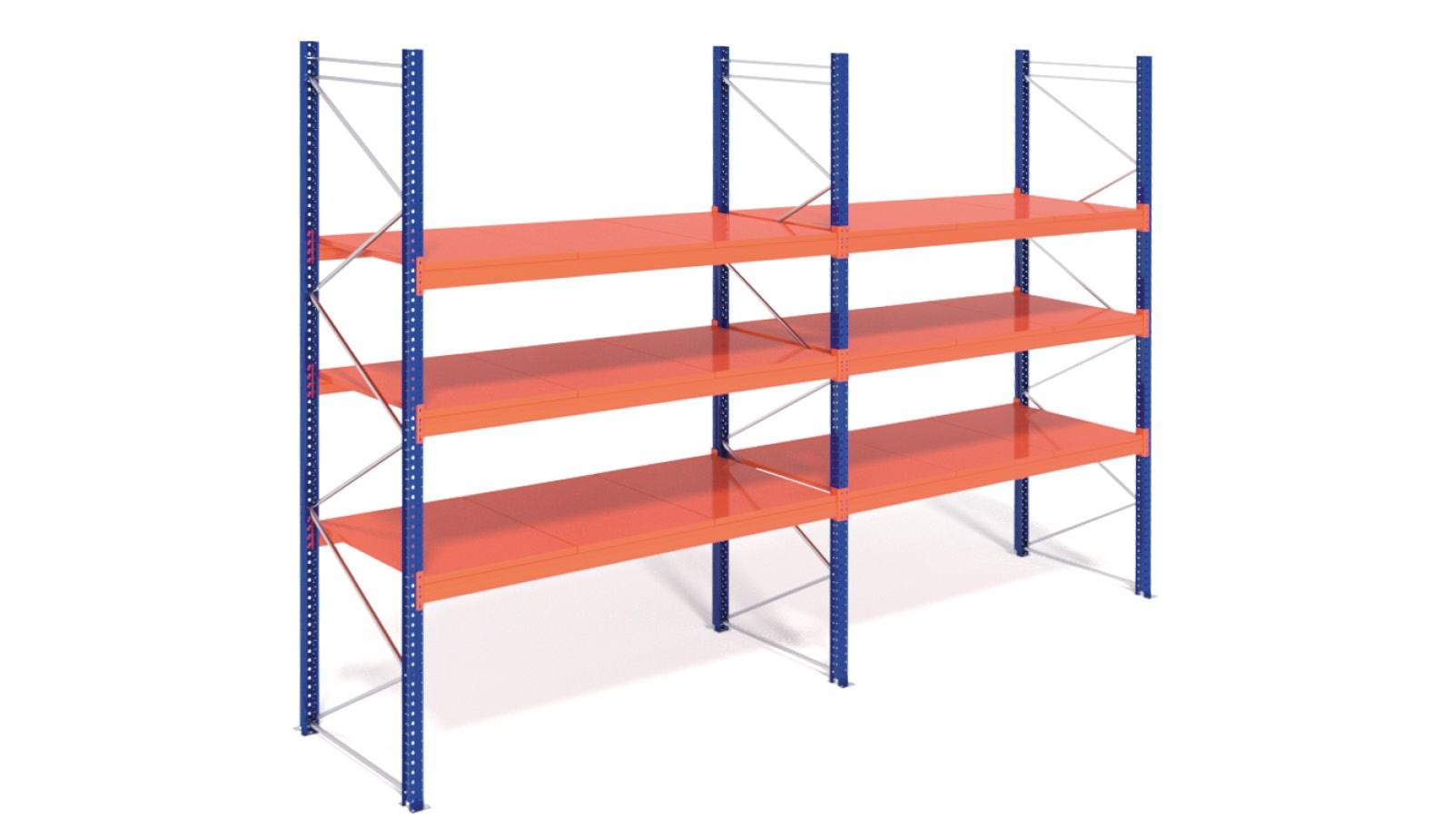

Teräksinen hyllytuki
Teräshylly, joka sijoitetaan suoraan ristikkoparien päälle.
Moduulit 88cm leveys
kantavuus 1000kg per moduuli.
Saatavana syvyyksinä 110cm ja 80cm.
Soveltuu erinomaisesti nesteiden, esim. lakan tai öljyjen, säilytykseen, koska se on pestävä.
HUOMIO: Jos kuorma on poikkitankojen varassa, käytettävissäsi on aina poikkitankoparin kantavuus. Riippumaton hyllytuesta
Helppo koota itsekiinnittyvän rakenteen ansiosta.
*, koska tämä on ristikon suurin hyllykuorma tässä pituudessa.

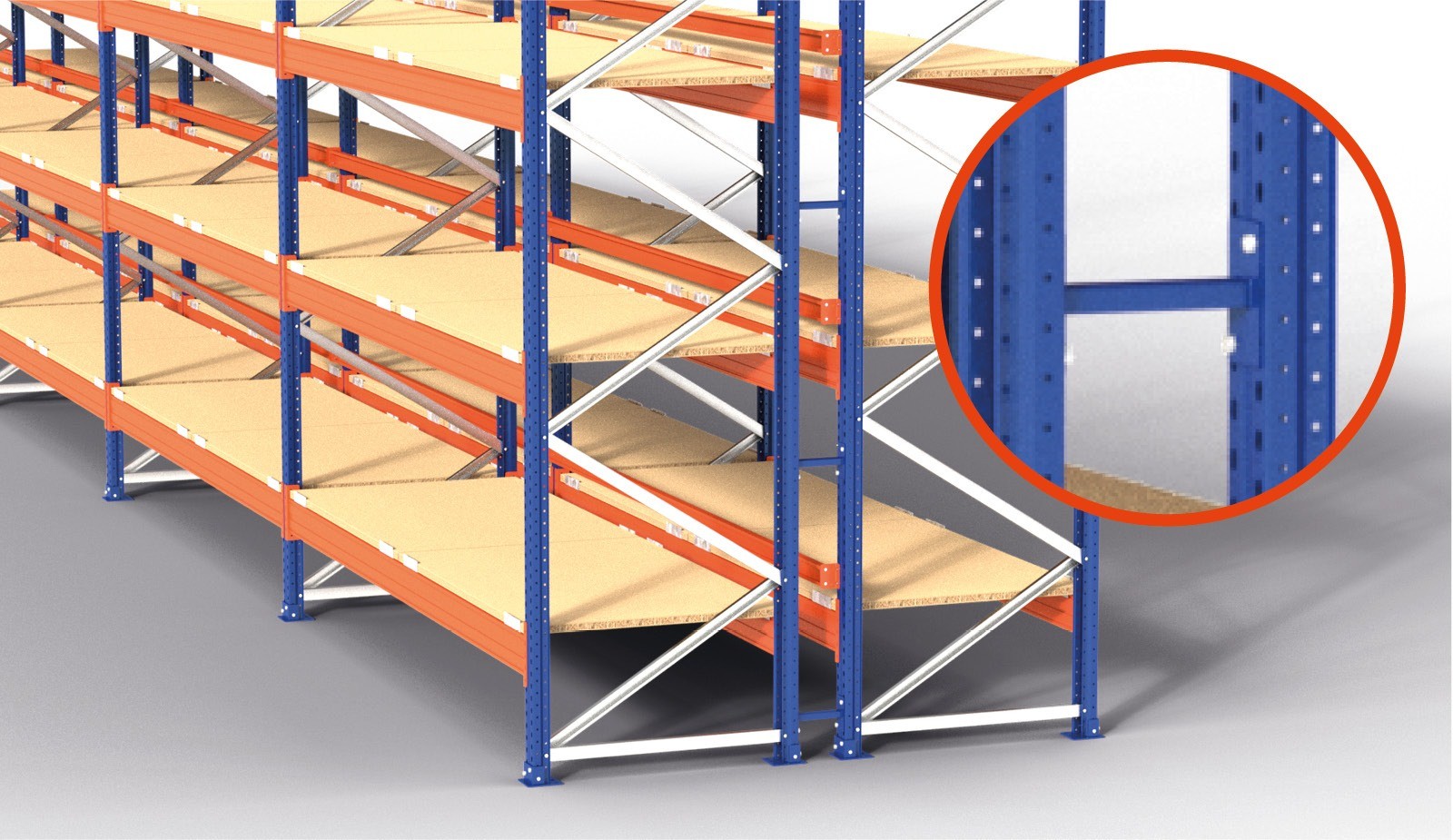

Kahden telineen riviä
Jotta kuormalavahyllyjärjestelmä voidaan asentaa tilaa säästävästi, on suositeltavaa asentaa kaksi hyllyä rinnakkain toistensa taakse.

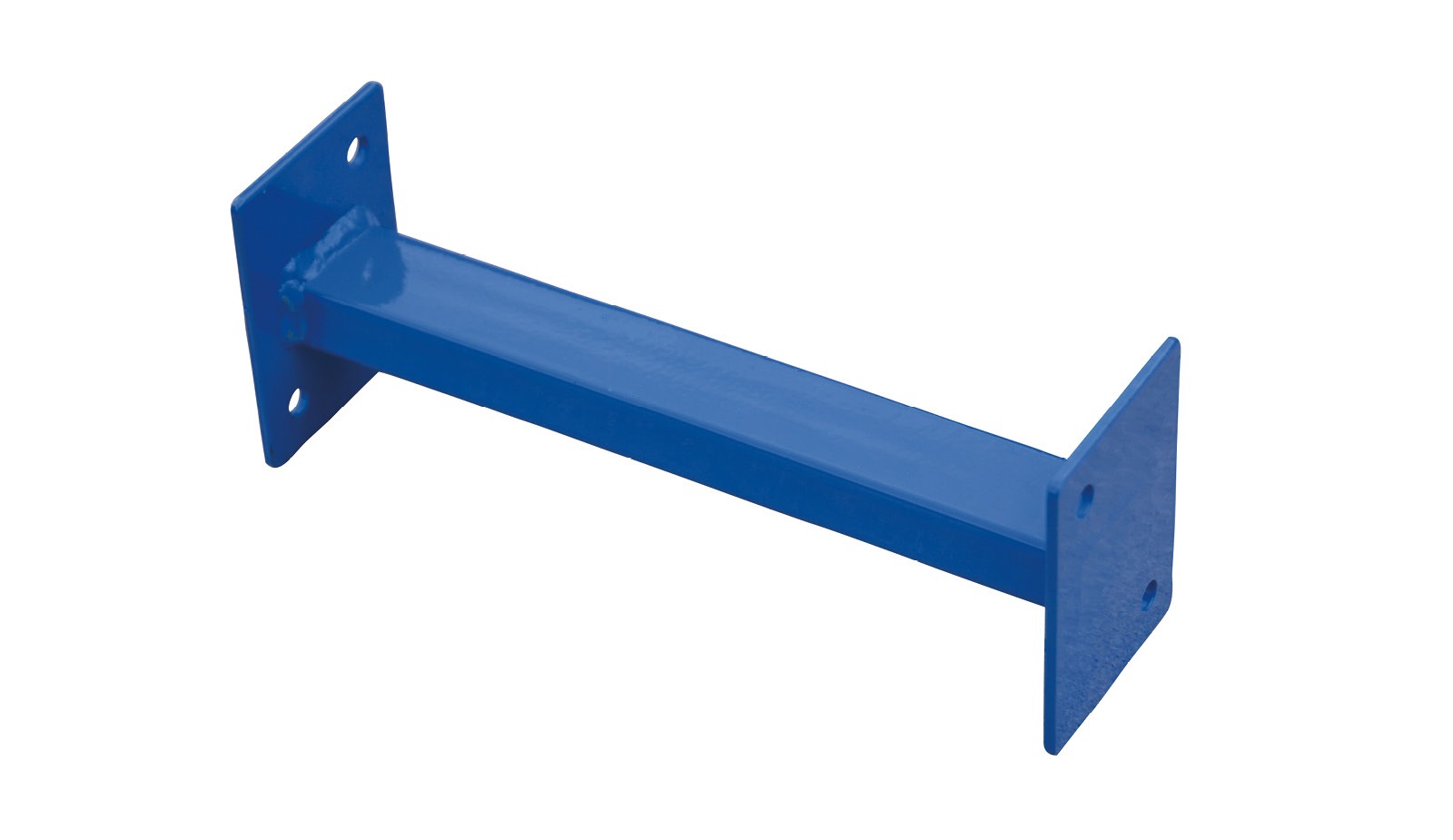

Tässä tapauksessa on järkevää yhdistää telineet välikappaleiden avulla, jotta ne voidaan kohdistaa siististi ja jotta saadaan lisää vakautta.
Jotta takimmainen kuormalava ei työntyisi ulos kuormattuna, suosittelemme, että kaksoishyllyrivin toiselle puolelle asennetaan läpivientipysäyttimet.

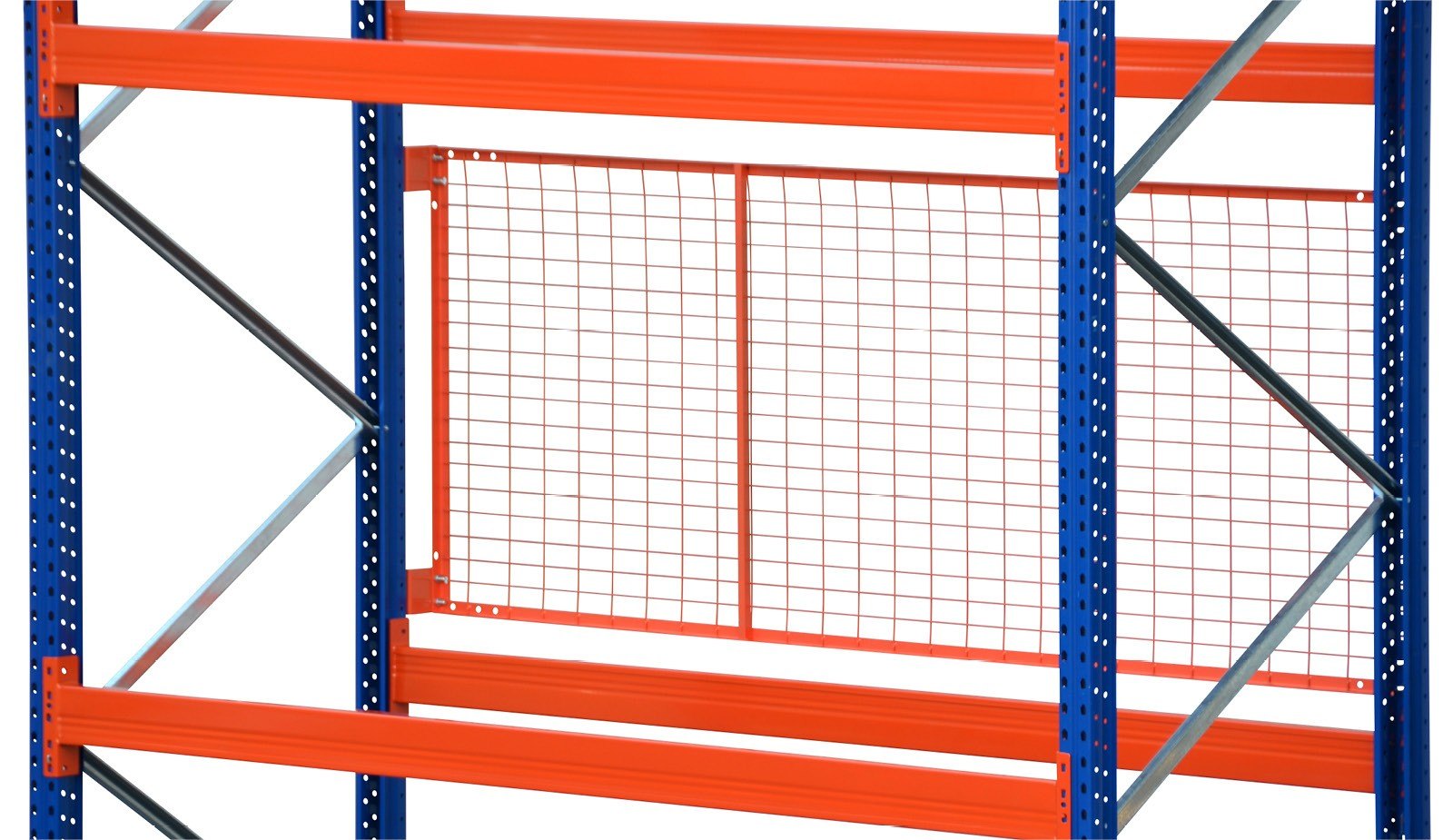

Työnnettävät pysäyttimet
Läpivientisuojaus estää kuormalavojen tahattoman siirtymisen tai putoamisen taaksepäin.
Pultattavat levyt sekä ruuvit hyllyjärjestelmään kiinnittämistä varten sisältyvät hintaan, ja ne voidaan toimittaa yhteensopivina kaikkiin yleisiin kuormalavahyllyjärjestelmiin.
Läpivientisuoja on osa kuormalavahyllyjen turvallisuuteen liittyviä lisävarusteita. Ne asennetaan hyllyjen sivuille, joita ei ole tarkoitettu lastaamiseen ja purkamiseen. Niitä edellytetään laissa, jos telineiden takana on julkista liikennettä tai jos telineet ovat rinnakkain.
DIN EN 15635:n ja DGUV 108-007:n mukaiset määräykset.

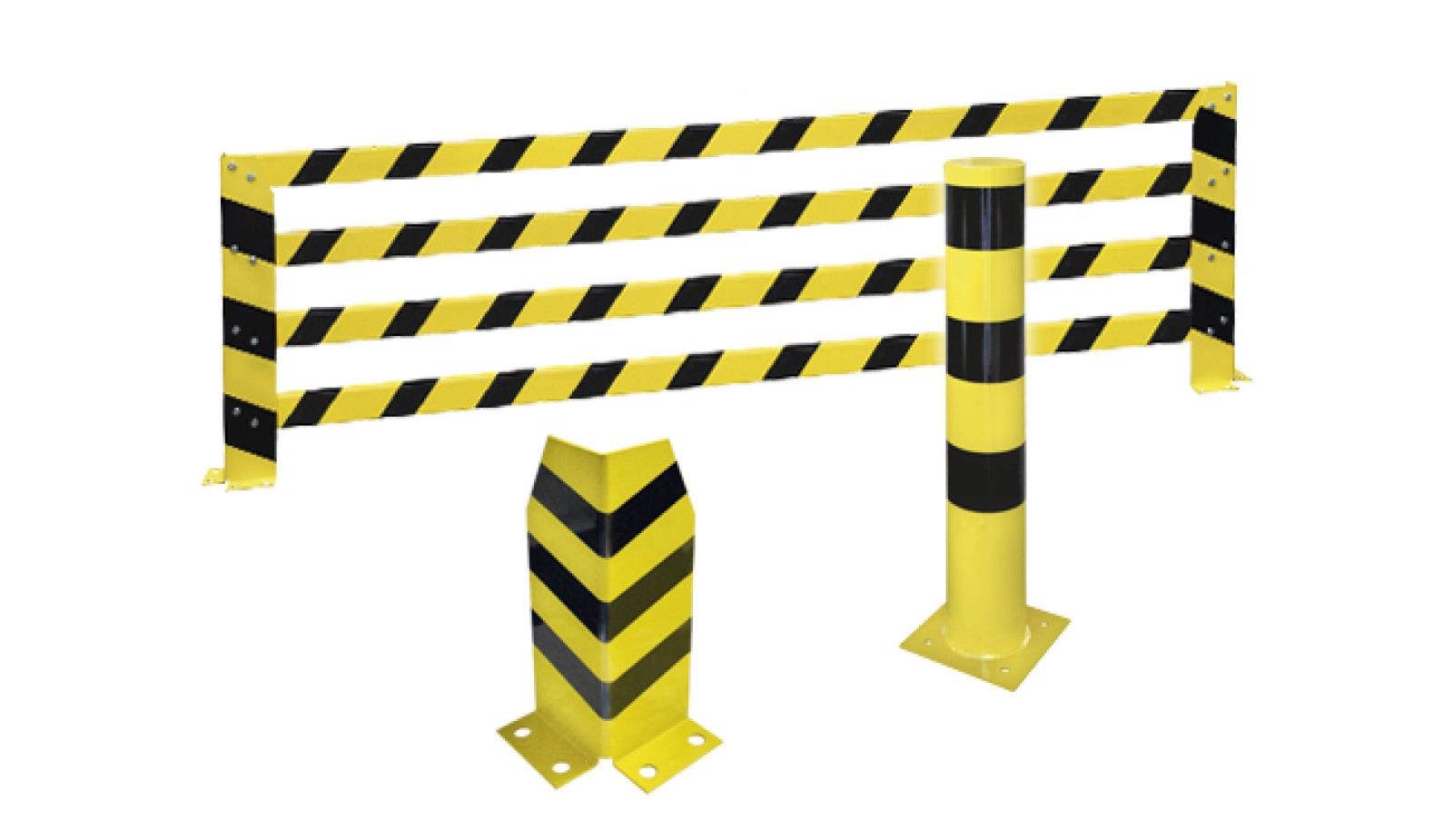

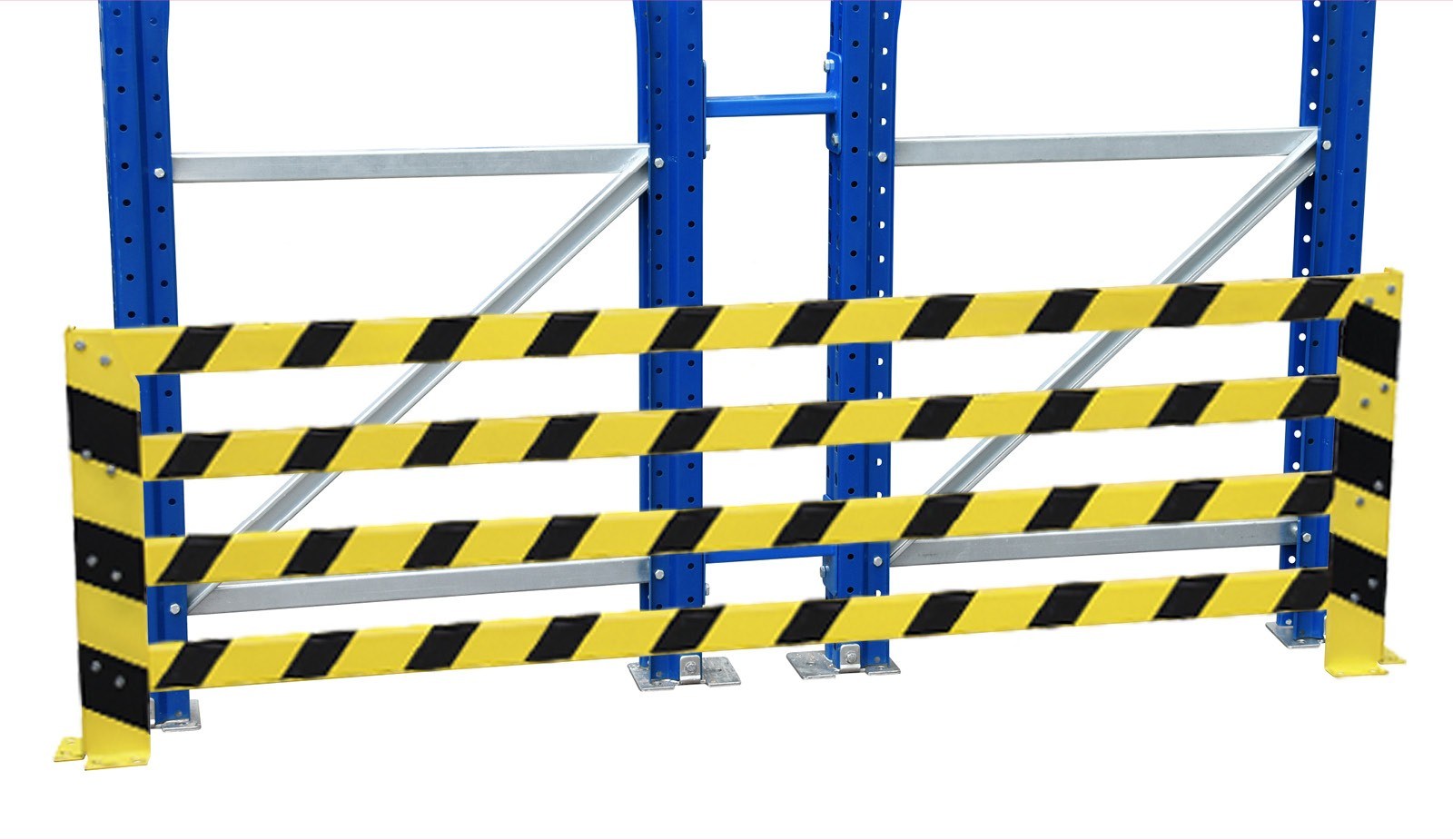

Hyllyjärjestelmien törmäyssuojaus
Törmäyssuojaus, joka estää hyllystön mahdollisen vaurioitumisen.
Kulmatilat, joilla on trukkiliikennettä, on varustettava DIN EN 15365 & DGUV 108-007 -standardin mukaisella törmäyssuojalla.
Törmäyssuojamme on testattu ja sertifioitu DGUV 108-007 (entinen BGR234) -standardin mukaisesti.
Jokaisen törmäyssuojan mukana toimitetaan neljä M12x100mm pulttiankkuria lattiakiinnitystä varten.

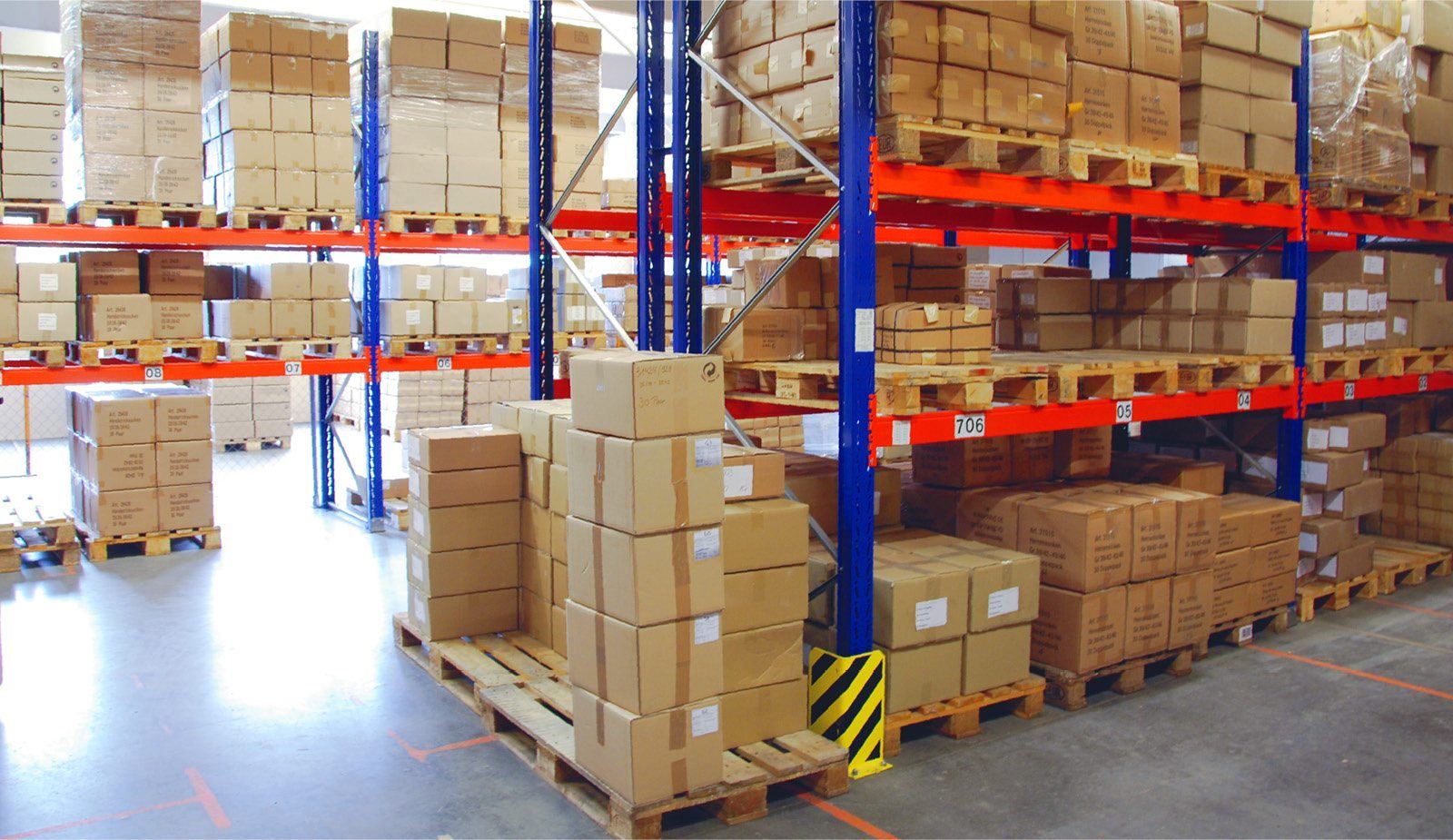

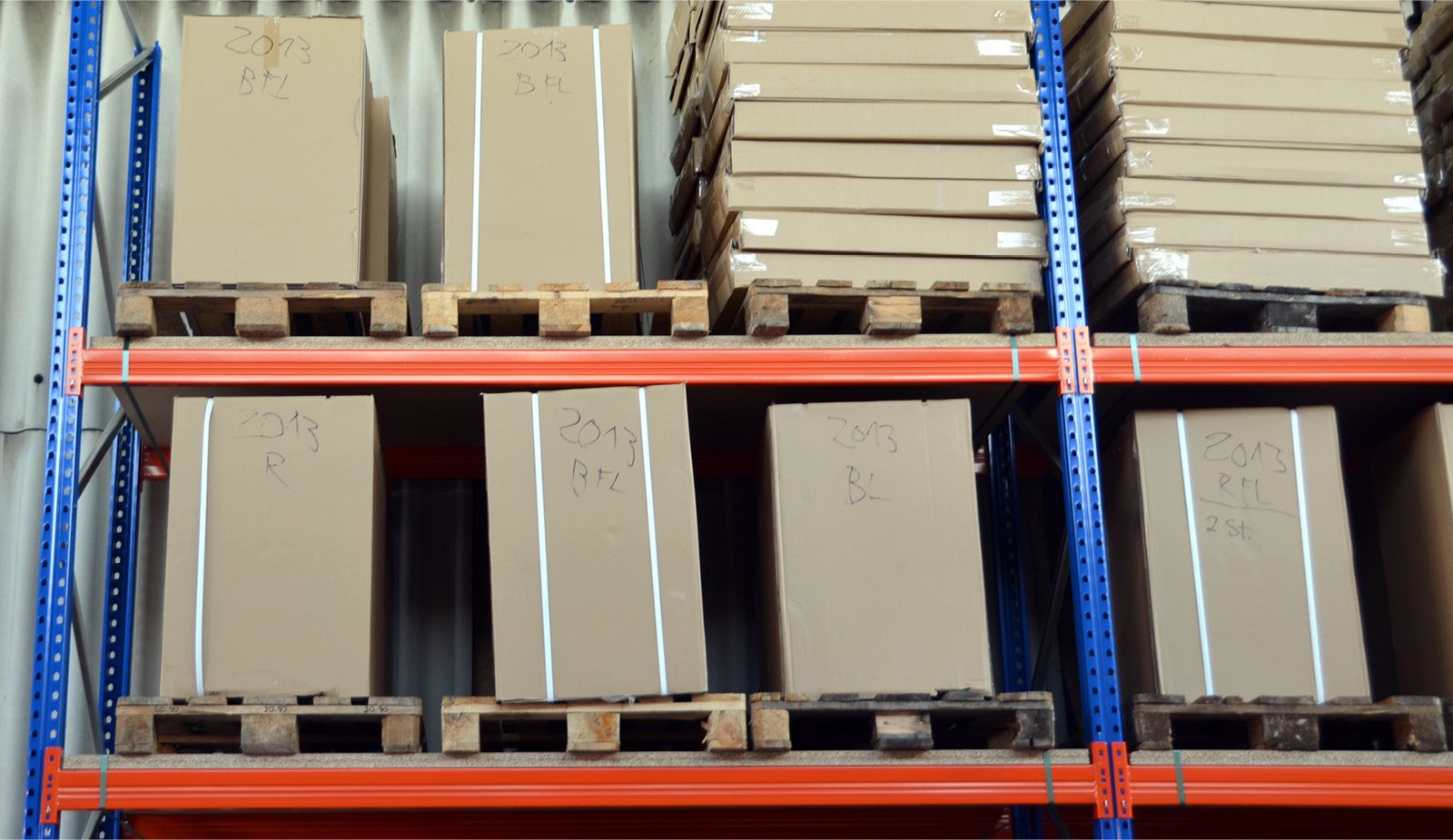

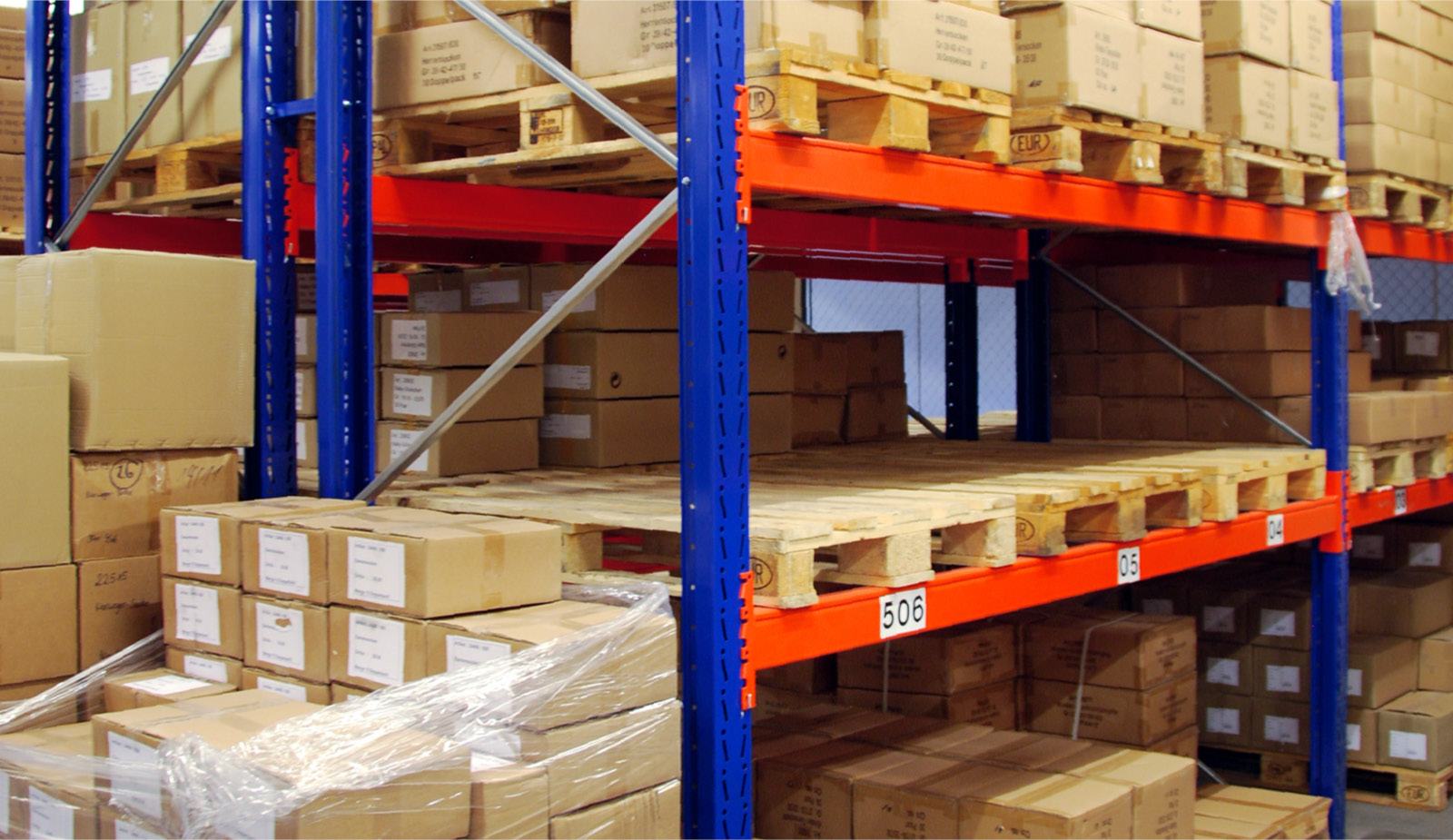

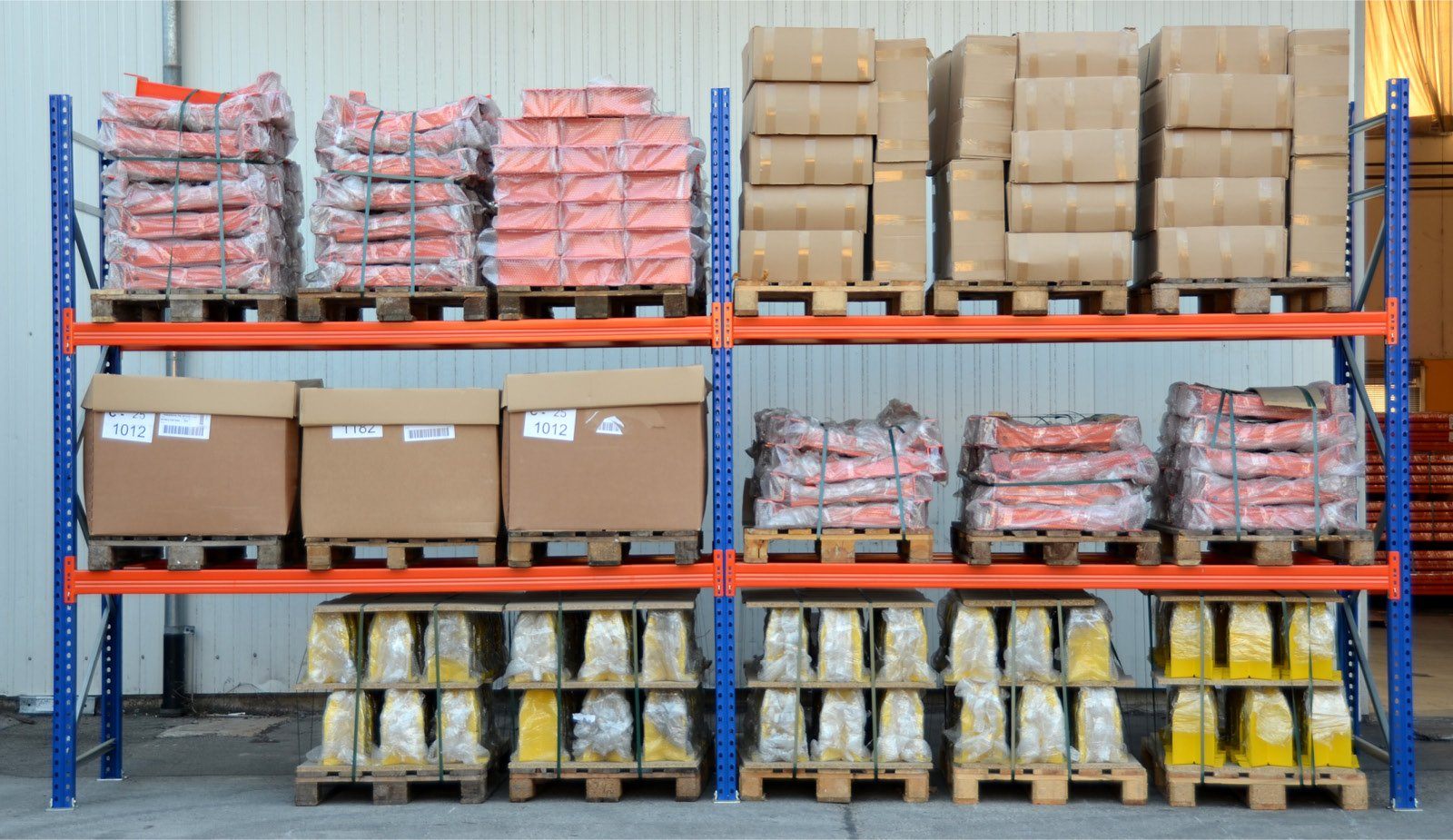

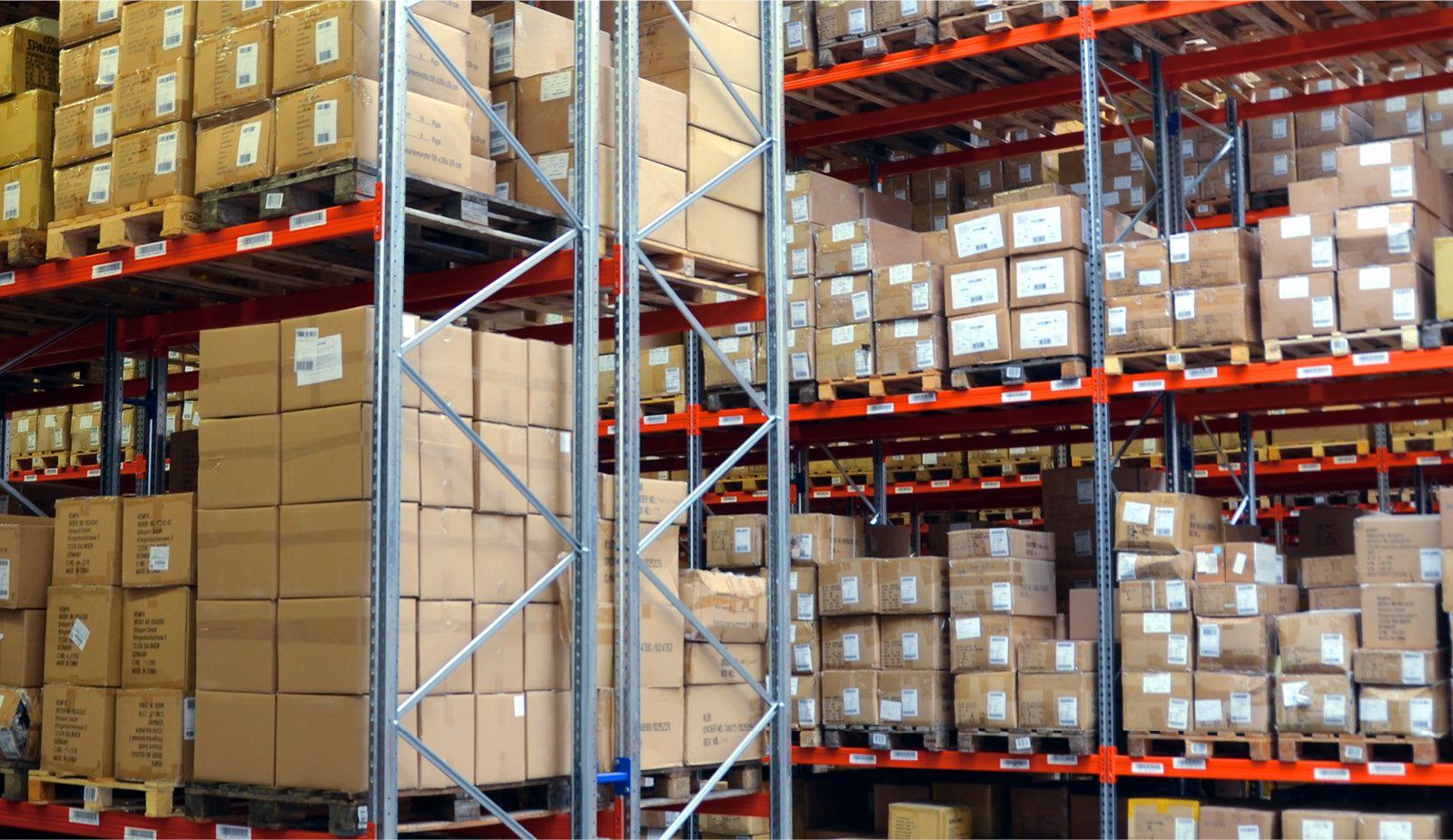

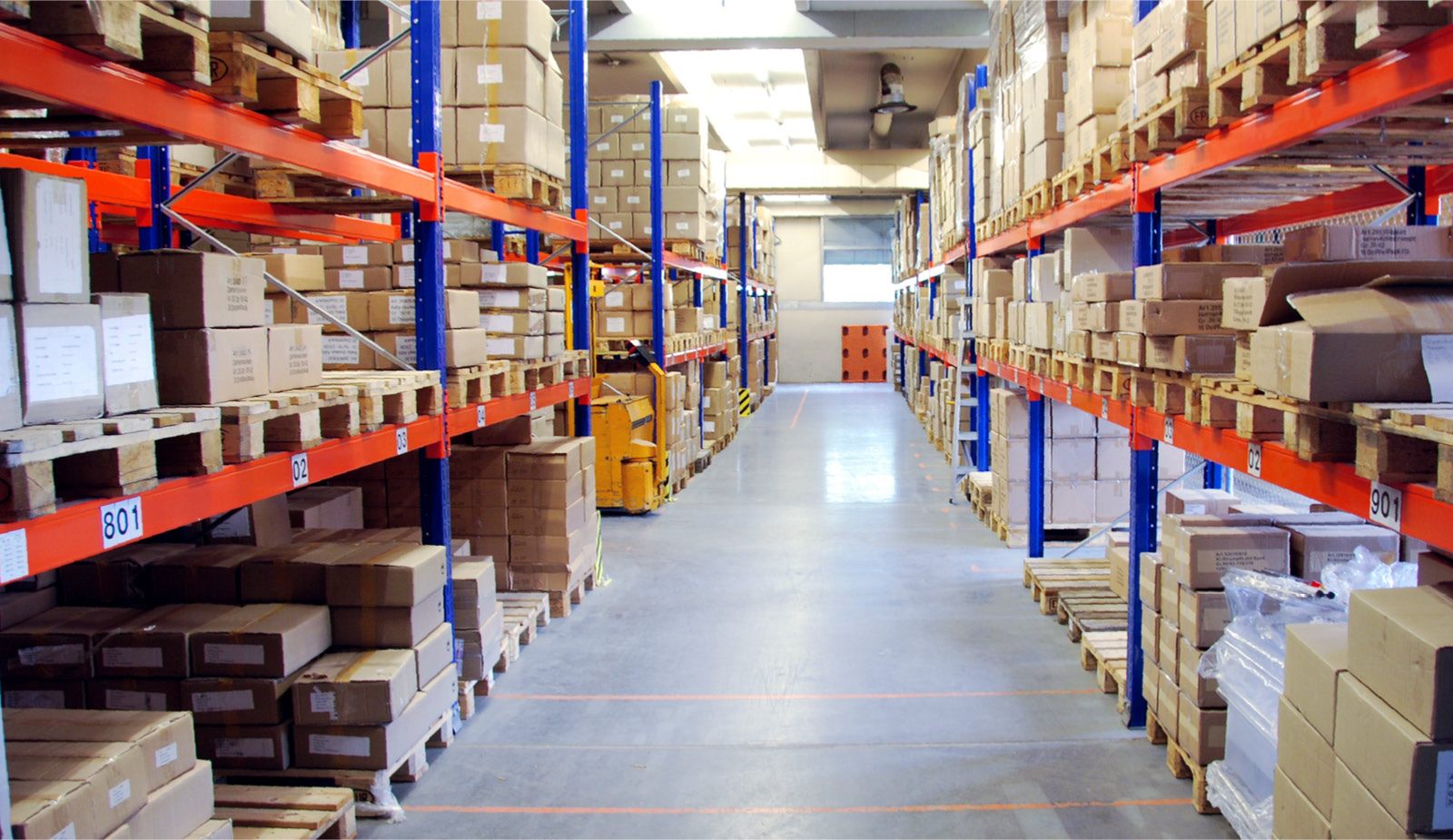

Sovellusesimerkkejä
Lisävarusteet - sopivat PR9000:lle
TOPREGALin kuormalavahyllyjen varastointitekniikka
Myymme vain uusia kuormalavahyllyjä, jotka on testattu DIN EN 15512 -standardin mukaisesti ja jotka täyttävät kaikki lakisääteiset vaatimukset.
Lavahyllystö koostuu pystytolpista (sis. tukipalkit, Fuplatten) ja poikkipalkeista, joihin varastoitavat tavarat varastoidaan. Poikkipalkit, jotka on pulverimaalattu puhtaalla oranssilla RAL 2004 -värillä, kytketään yksinkertaisesti kuormalavahyllyjen pylväisiin ja kiinnitetään turvanastoilla. Poikkitankojen korkeutta voidaan säätää erikseen 80 mm:n askelin. Eurolavan kantavuus on 1000 kg - tämä vastaa 3000 kg:n hyllykuormaa (kantavuus tasoa kohti). Vakiovalikoimassamme on kuormalavahyllyjen poikkipalkkeja 180 cm (2 euron kuormalavoille), 270 cm (3 euron kuormalavoille) ja 360 cm (4 euron kuormalavoille). Muita aukkopituuksia on saatavana pyynnöstä.Kuormalavahyllyjen pylväät, jotka on pulverimaalattu signaalin sinisellä RAL 5005 -värillä, koostuvat etu- ja takapylväsprofiilista, jotka on ruuvattu yhteen ruuvattujen risti- ja vinotukien avulla, sekä kahdesta galvanoidusta jalkalevystä, jotka on ruuvattu lattiaan ruuvilla. Pulttiankkurit ruuvattu lattiaan. Kuormalavahyllyjen vakiosyvyys on 110 cm. Tätä syvyyttä käytetään eurolavojen pituussuuntaiseen varastointiin. Tarjoamme kuitenkin myös 80 cm:n syvyyttä kuormalavahyllyillemme esimerkiksi kertakäyttölavojen tai muiden tavaroiden varastointiin. Lahden kuormitus (kantavuus 2 pylvään välillä) on 9000 kg. Standardivalikoimassamme on korkeuksia 200cm - 550cm. Pyynnöstä tarjoamme myös kuormalavahyllyjä aina 7,5 metrin korkeuteen asti, ja pyynnöstä niitä on saatavana myös suuremmilla kuormalavoilla.
Myös ritilätuilla tai lastulevyhyllyillä varustetut kuormalavahyllyt löytyvät täydellisistä tarjouksistamme, ja ne voidaan valita konfiguraattorin avulla. VuonnaKuormalavahyllyjen komponentiton mahdollista tilata myös yksittäisiä ritilöitä,Puuhyllyt tai Teräshyllyt mukauttaa hyllystösi yksilöllisesti. Lakisääteiset kuormalevyt sisältyvät aina hintaan ja toimitukseen. Kaikki asianmukaiseen kokoonpanoon tarvittava kokoonpanomateriaali, kuten Pulttiankkurit lattiakiinnitystä varten, Pulttiankkurit poikkipalkkien kiinnittämiseksiruuvit, mutterit, aluslevyt jne. sisältyvät myös hintaan.
Kaikki täydelliset kuormalavahyllytarjoukset ovat varastossa, ja ne toimitetaan sinulle yleensä 1-3 työpäivän kuluessa tilauksen vastaanottamisesta.
Johtuen meidän Keskusvarasto voi taata nopean toimituksen.Tavaroiden lähettäminenLöydät myös kattavan ja turvallisuuden kannalta tärkeän lisävarustevalikoiman kuormalavahyllyjen lisävarusteista. Tämän joustavan hyllytyypin ansiosta hyllyjä on mahdollista milloin tahansa laajentaa myöhemmin yksittäisillä hyllyosilla ja mukauttaa ne tarpeidesi mukaan.
Jos tarvitset muita kuormituskapasiteetteja tai mittoja, ota yhteyttä!
