PR15000-tyyppinen kuormalavahylly
- Telineen korkeus 2m - 7,5m
- pystysyvyys 110cm tai 80cm
- Kuormituskapasiteetti jopa 1500 kg kuormalavaa kohti
- Tasot säädettävissä erikseen korkeussuunnassa 5 cm:n askelin
- Erilaiset tuet
- Laajat lisävarusteet
- DIN EN 15512-testattu
- Helppo koota
- Paras hinta
- Kaikki osat mukana
DIN EN 15512-testattuLataa alue
Asennusohjeet ja tekninen tietolehti
Tuotteidemme laatu
Kuormalavahyllyjen vapaaehtoinen testaus
Jotta voimme suorittaa ulkoisia laatutestejä, tarkastamme tuotteemme vuosittain.
Telineet testataan kuormituksen, jäykkyyden ja vakauden osalta.
Hyllystömme julkaistut kantavuusvaatimukset perustuvat DIN EN 15512 -standardiin.
Hyllyjen ja laiturien enimmäiskuormat on lueteltu toimitukseen sisältyvissä kuormalevyissä, jotta tekniset tiedot voidaan vahvistaa.
Yleiskatsaus Uprights kuormalavahyllyt PR15000
Maalatut pylväät
Täydellinen telinepystyteline koostuu U-muotoisista kylmävalssatuista pystytelineprofiileista, joiden päät on taitettu ulospäin, sekä C-profiileina olevista poikki- ja lävistäjäjaloista.
Pystyt
Versiot + massa
Lahti ja pistekuorma
Lahden kuormitus max. 15000KG
- Kun kuormitus on tasaisesti jakautunut kahden pystytolpan välille.
Maks. hyllykuorma 4500KG
- Kun kuormitus jakautuu tasaisesti ristikon tasolle
- Max. Maksimi hyllykuorma riippuu ristikon pituudesta.
Ristikoiden massa
Pistekuorma jalkalevyä kohti
max. 7500KG
- Lattiaan kohdistuvat voimat pistekuormituksena
Pystytukien kokoaminen
Tekniset tiedot
Lattian kiinnitysjalusta
Lattiaankkurointi tehdään M12x100-pulttiankkureilla.

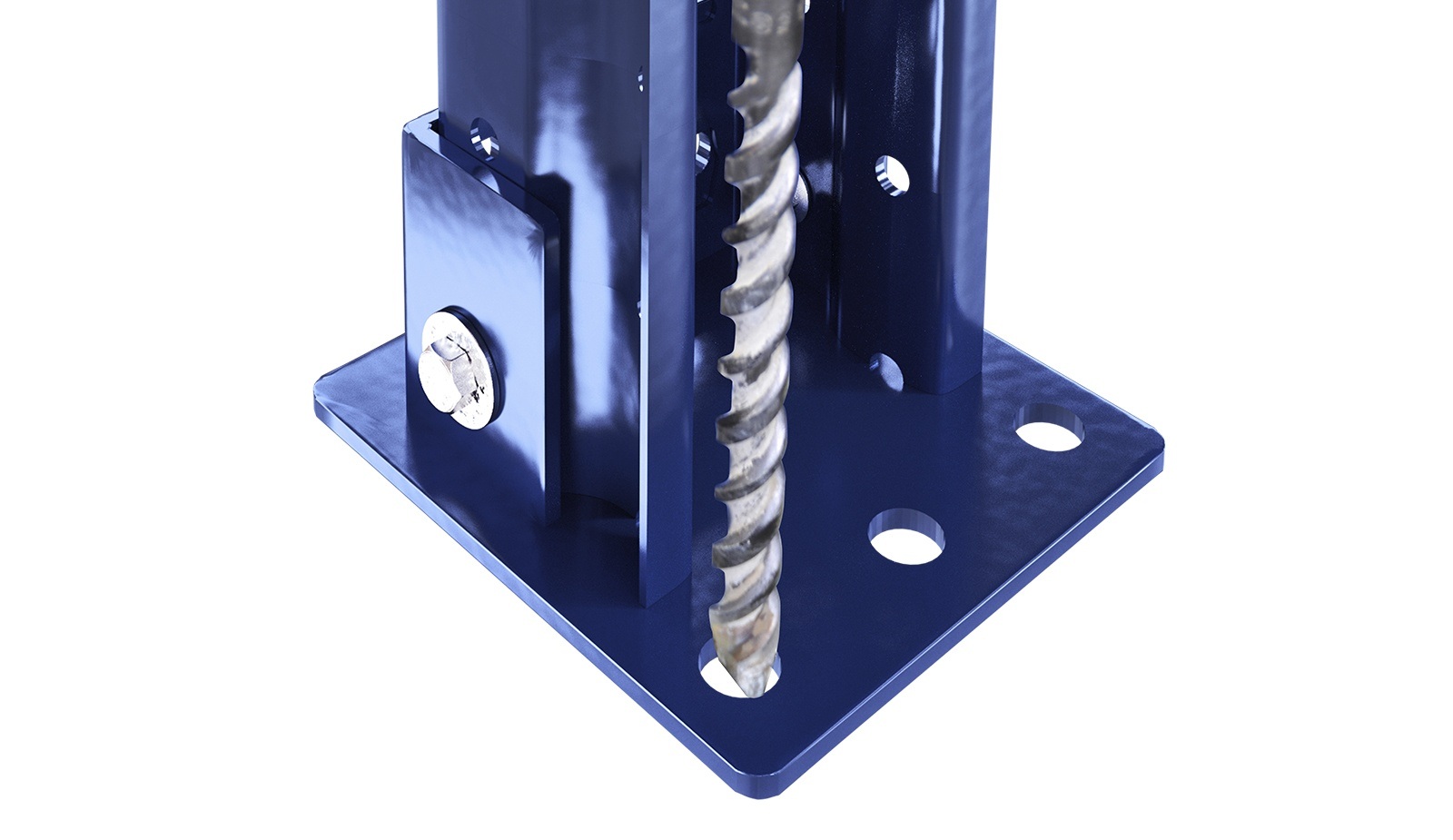

- Poraa ensin sopivat reiät sopivalla poralla (halkaisija 12 cm).

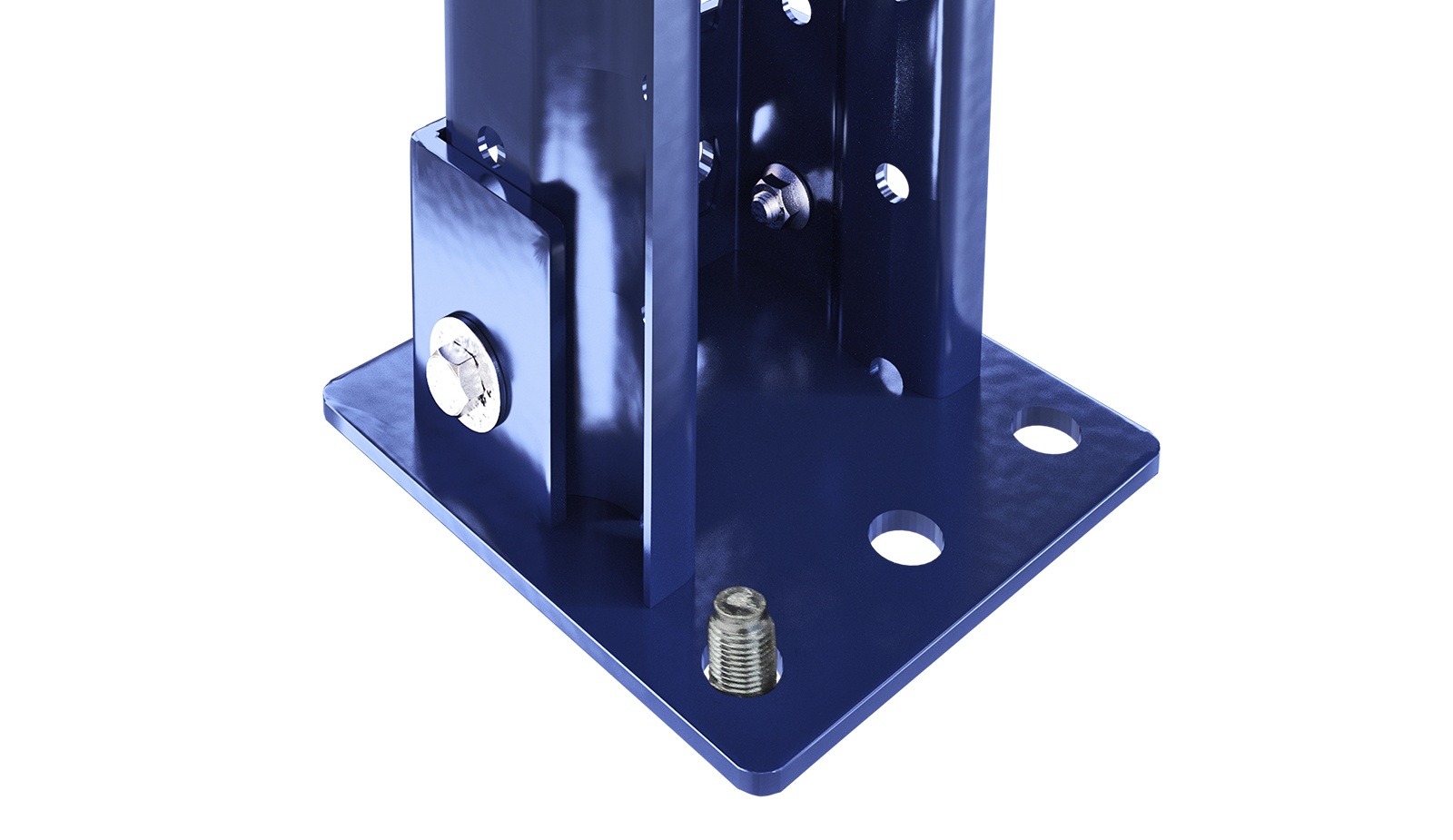

- Pulttiankkuri isketään lattiaan lattianpidikkeellä.

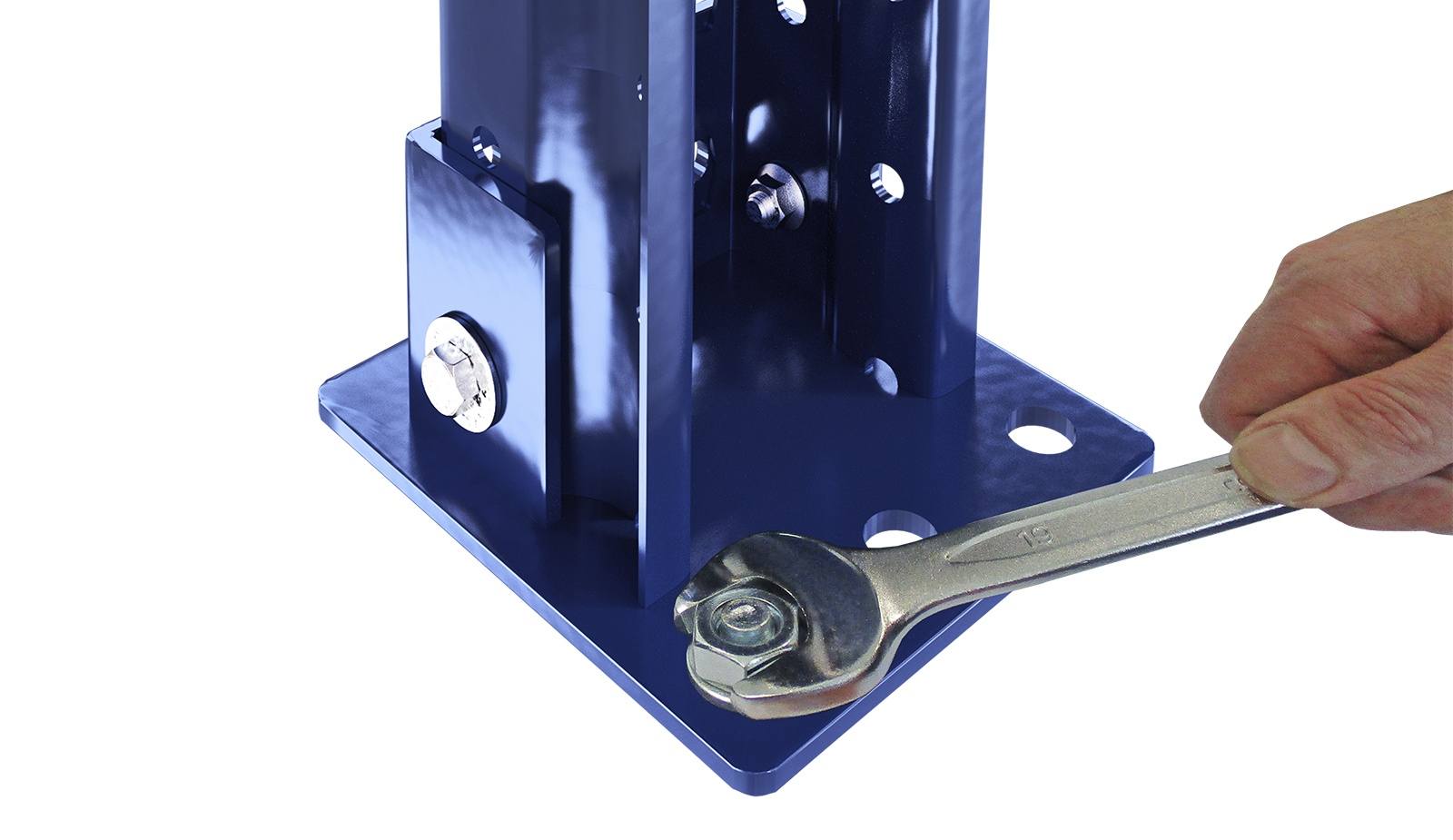

- Lopuksi mutteri kiinnitetään.
- Näin hylly on riittävästi ja tukevasti ankkuroitu.
Huom: Pulttiankkurit on kiinnitettävä ammattimaisesti.
Sisäinen kokoonpanotiimimme huolehtii mielellään hyllyjen ammattimaisesta kokoonpanosta.

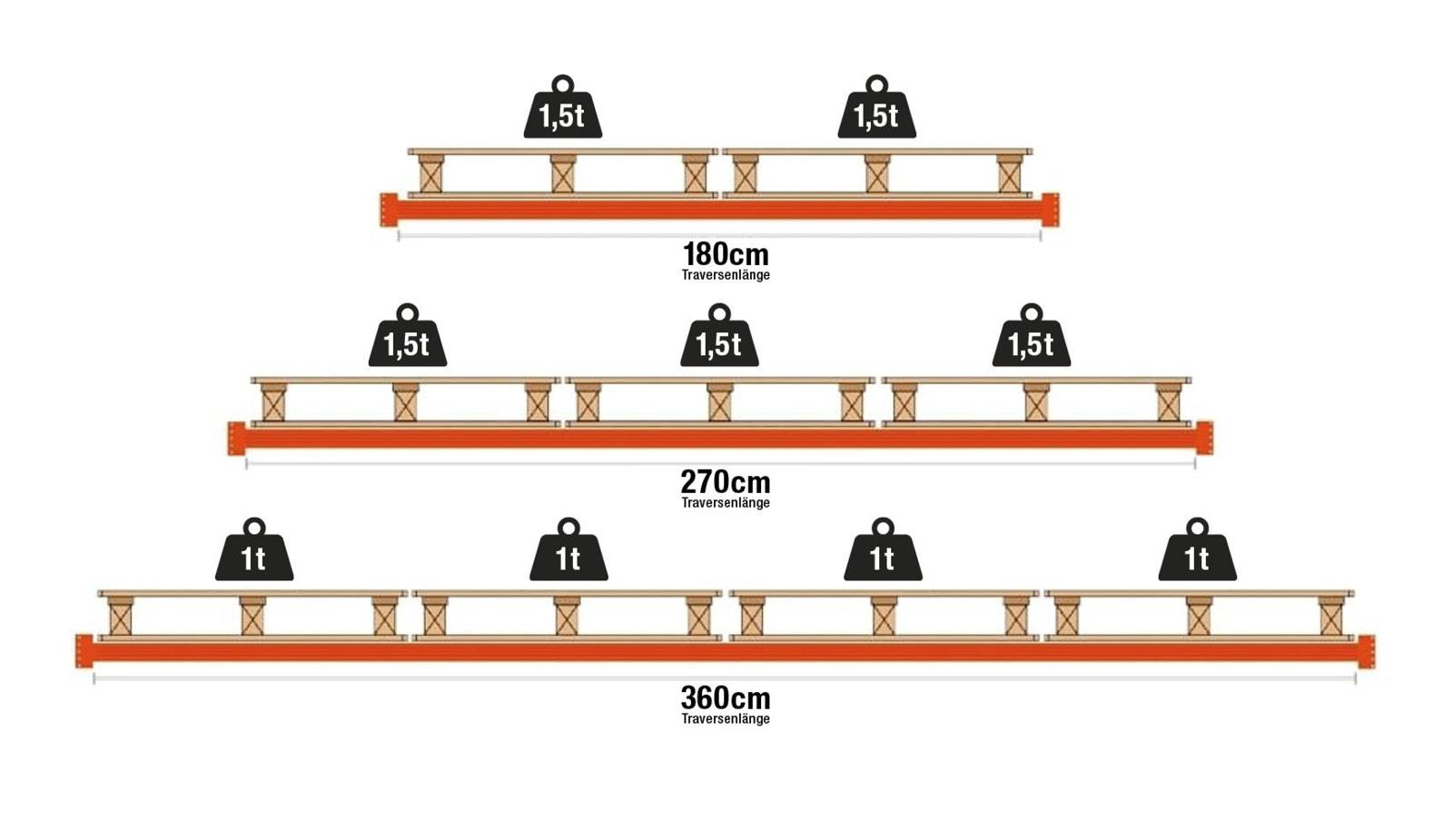

Lahden pituudet
- Hyllyvälin pituus kuvaa hyllyvälin leveyttä sekä kahden kuormalavahyllystön pylvään välistä etäisyyttä.
- Lahden pituudet ovat saatavana 180 cm, 270 cm ja 360 cm.
- Erilaisia väyläpituuksia voidaan yhdistellä vapaasti keskenään.
- Määritä kuormalavahyllysi yksilöllisesti haluamillasi hyllyvälien pituuksilla. Telineitämme voidaan myös laajentaa milloin tahansa niiden modulaarisen rakenteen ansiosta.

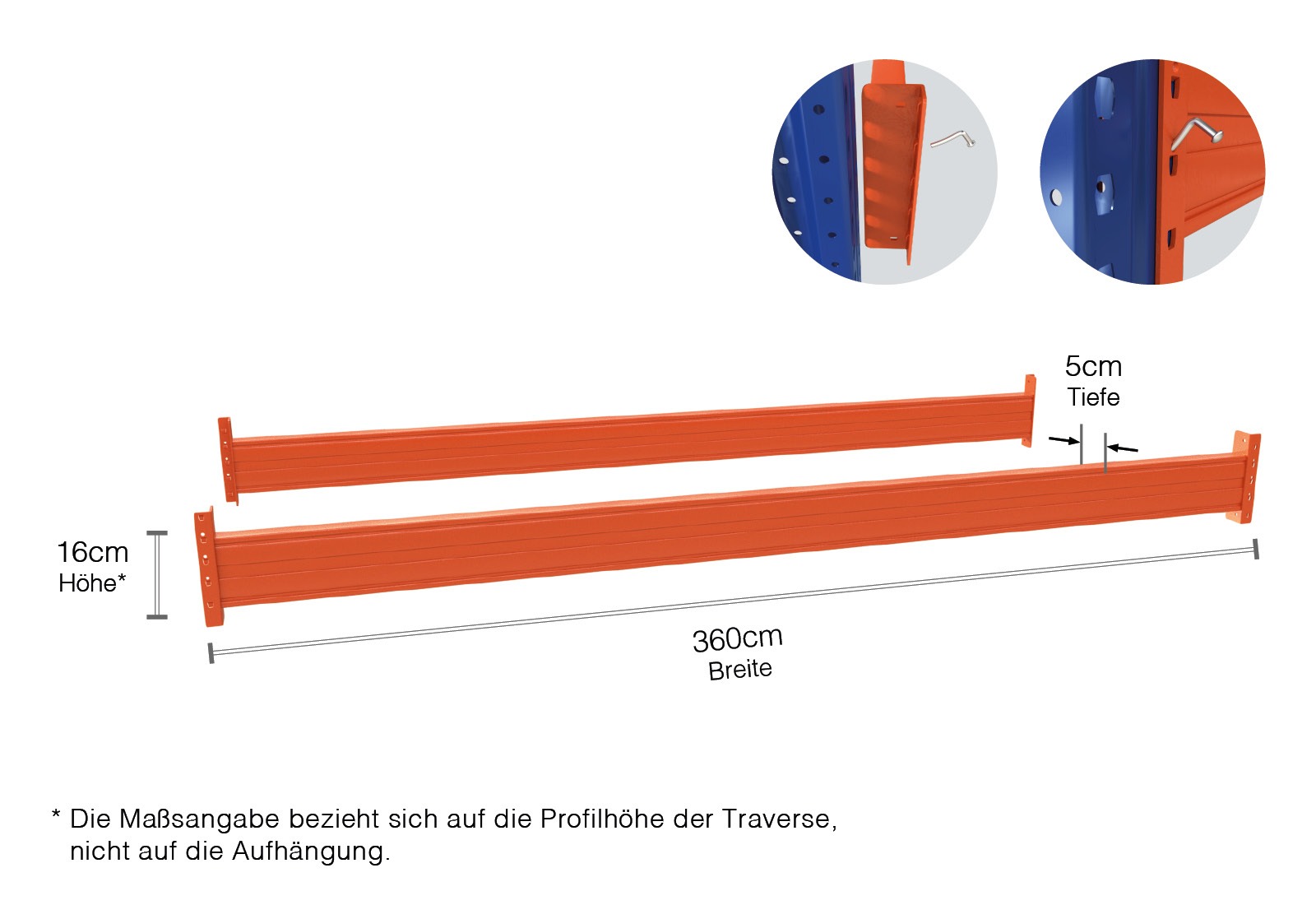

Poikkipalkkien kokoaminen
Tekniset tiedot
Poikkipalkkien kokoaminen
Tarvittavat yksittäiset osat:
Esiasennettu hyllypylväs, poikkitanko, lukitustappi.
- Poikittaistangot voidaan koukata pystyprofiiliin halutulle korkeudelle.
- Turvatappi suojaa poikkipalkkia vahingossa tapahtuvalta ulosvipuamiselta.
- Yksittäisten ristikkotasojen korkeutta voidaan säätää 5 cm:n välein.
Varmistustappi poikkitankoja varten
Kuormalavahylly tukien kanssa
Puinen hyllytuki
Puinen hyllytuki koostuu lastulevystä (38 mm) ja 4 Z-levystä. Puuhylly asetetaan poikkipalkin päälle ja kiinnitetään ja vakautetaan keskityslevyjen avulla.
Kantavuus ilman syvyyspalkkeja: 1500 kg.
Syvyyspalkki / syvyystuki kuormalavahyllyille
Kantavuus 600 kg syvyyspalkkia kohden.
Syvyyspalkkeja käytetään esimerkiksi hyllyjen kantavuuden lisäämiseen.
Ne on sijoitettu poikkipalkkeihin ja kiinnittyvät niiden rakenteen ansiosta.
HUOMIO: Niin kauan kuin kuorma on poikkitankojen päällä, käytettävissäsi on aina poikkitankoparin kantavuus. Riippumaton hyllytuesta.
Ritilästä valmistettu hyllytuki
Kuumasinkitty ritilä, joka asetetaan suoraan ristikkoparien päälle.
Moduulit a 88cm leveys
Verkon leveys 9,9cm x 9,9cm.
Kantavuus 800 kg moduulia kohti
Soveltuu erinomaisesti vaarallisten aineiden tai nesteiden varastointiin.
HUOMIO: Jos kuorma on poikkitankojen päällä, käytettävissäsi on aina poikkitankoparin kantavuus. Riippumaton hyllytuesta
Itselukittuva järjestelmä kiinteän kulman ansiosta.
*, koska tämä on ristikon suurin hyllykuorma tässä pituudessa.
Teräksinen hyllytuki
Teräshylly, joka sijoitetaan suoraan ristikkoparien päälle.
Moduulit 88cm leveys
kantavuus 1000kg per moduuli.
Saatavana syvyyksinä 110cm ja 80cm.
Soveltuu erinomaisesti nesteiden, esim. lakan tai öljyjen, säilytykseen, koska se on pestävä.
HUOMIO: Jos kuorma on poikkitankojen varassa, käytettävissäsi on aina poikkitankoparin kantavuus. Riippumaton hyllytuesta
Helppo koota itsekiinnittyvän rakenteen ansiosta.
*, koska tämä on ristikon suurin hyllykuorma tässä pituudessa.
Kahden telineen riviä
Jotta kuormalavahyllyjärjestelmä voidaan asentaa tilaa säästävästi, on suositeltavaa asentaa kaksi hyllyä rinnakkain toistensa taakse.
Tässä tapauksessa on järkevää yhdistää telineet välikappaleiden avulla, jotta ne voidaan kohdistaa siististi ja jotta saadaan lisää vakautta.
Jotta takimmainen kuormalava ei työntyisi ulos kuormattuna, suosittelemme, että kaksoishyllyrivin toiselle puolelle asennetaan läpivientipysäyttimet.
Työnnettävät pysäyttimet
Läpivientisuojaus estää kuormalavojen tahattoman siirtymisen tai putoamisen taaksepäin.
Pultattavat levyt sekä ruuvit hyllyjärjestelmään kiinnittämistä varten sisältyvät hintaan, ja ne voidaan toimittaa yhteensopivina kaikkiin yleisiin kuormalavahyllyjärjestelmiin.
Läpivientisuoja on osa kuormalavahyllyjen turvallisuuteen liittyviä lisävarusteita. Ne asennetaan hyllyjen sivuille, joita ei ole tarkoitettu lastaamiseen ja purkamiseen. Niitä edellytetään laissa, jos telineiden takana on julkista liikennettä tai jos telineet ovat rinnakkain.
DIN EN 15635:n ja DGUV 108-007:n mukaiset määräykset.
Hyllyjärjestelmien törmäyssuojaus
Törmäyssuojaus, joka estää hyllystön mahdollisen vaurioitumisen.
Kulmatilat, joilla on trukkiliikennettä, on varustettava DIN EN 15365 & DGUV 108-007 -standardin mukaisella törmäyssuojalla.
Törmäyssuojamme on testattu ja sertifioitu DGUV 108-007 (entinen BGR234) -standardin mukaisesti.
Jokaisen törmäyssuojan mukana toimitetaan neljä M12x100mm pulttiankkuria lattiakiinnitystä varten.
